XLPE Insulated PVC Sheathed SWA MV Kabel

Sampeyan bisa milih Beida Group minangka pabrikan lan supplier saka XLPE Insulated PVC Sheathed SWA MV Cable. Amarga pangayoman waja kawat baja, kabel nduweni kaluwihan inti saka kekuatan tensile kuwat lan resistance apik kanggo pasukan mechanical external. Padha cocok kanggo skenario sing mbutuhake kekuatan tarik, kayata dhuwur gulung dhuwur lan instalasi vertikal. Kabel kasebut ditrapake kanggo transmisi daya ing jaringan transmisi lan distribusi utawa instalasi industri.

Kirim Pitakonan

Deskripsi Produk

Beida Group duwe pengalaman luwih saka 30 taun kanggo nawakake Kabel XLPE Insulated PVC Sheathed SWA MV, kita bisa dadi pabrikan lan supplier, nawakake layanan khusus.

Struktur Produk

Xlpe Insulated Pvc Sheathed Swa Mv Cable

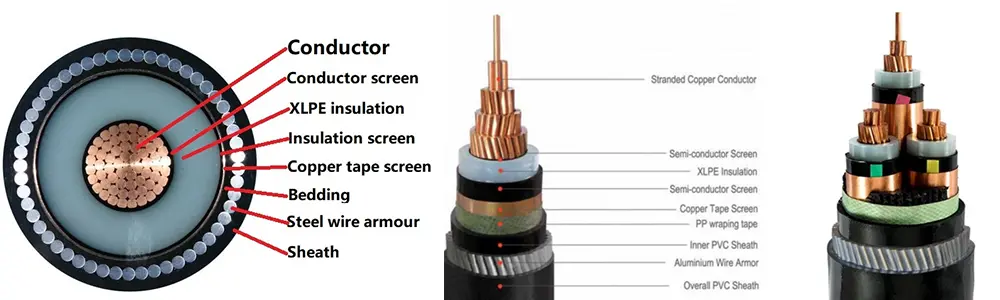

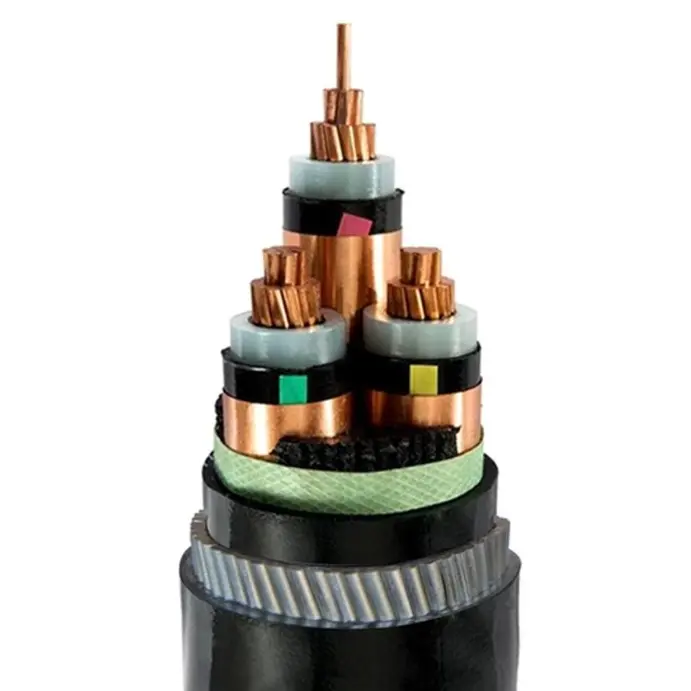

Kabel XLPE Insulated PVC Sheathed SWA MV kasusun saka konduktor tembaga T1R, insulasi XLPE, pita pembungkus PVC Waja kabel baja lan sarung PVC.

Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti IEC 60228

lan GB / T 3956-2008.

Insulasi: Insulasi polietilen sing disambung silang, Ketebalan insulasi, properti materi kudu miturut IEC 60502-2 lan GB / T 12706.2, GB / T 12706.3.

Konduktor shielding: The konduktor shielding kudu dumadi saka extruded semikonduktor materi non-logam, kang kudu tightly kaiket kanggo jampel.

Perisai insulasi: Perisai insulasi kudu kalebu kombinasi lapisan semikonduktif non-logam lan lapisan metalik. Saben inti kabel terisolasi kudu langsung extruded karo lapisan semikonduktif non-logam sing tightly kaiket ing inti kabel terisolasi utawa bisa peeled mati. Banjur, lapisan perisai metalik kudu tumpang tindih lan dibungkus ing lapisan semikonduktif non-logam, lan kudu tundhuk karo pranata IEC 60502-2, GB / T 12706.2, lan GB / T 12706.3. Panutup njero: Panutup njero kudu diekstrusi. Bahan kasebut kudu cocog kanggo suhu operasi kabel lan kompatibel karo bahan insulasi.

Waja kabel baja: Ing kabel multi-inti, waja kasebut kudu ditrapake ing tutup njero kabel baja sing cocog. Kabel siji-inti kanggo nggunakake ing a.c. sistem kudu kalebu kabel baja non-magnetik.

Sarung njaba: Sarung PVC, Ketebalan sarung, properti material kudu miturut IEC 60502.2 lan GB / T 12706.

Kabel tahan api: Bahan sarung njaba PVC sing tahan api kudu digunakake. Tingkat flame retardant bisa diklasifikasikake dadi telung kategori: Bunch A, B, lan C.

Parameter kinerja

Tegangan Rated: 3.6/6 kV nganti 18/30 kV; 26/35 kV

Tes voltase: Tegangan tes frekuensi daya kudu 3.5U0, lan tes kudu tahan 5 menit tanpa rusak.

dirating voltase U0 / U	voltase maksimum Um	test voltase KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Suhu operasi maksimum konduktor: 90 ºC

Suhu sirkuit cendhak: +250 ºC

Ketebalan isolasi:

dirating voltase U0 / U	Ketebalan isolasi:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Perbandingan antara kawat baja lapis baja (YJV32, CU/XLPE/PVC/SWA/PVC) lan pita baja lapis baja (YJV22, CU/XLPE/PVC/STA/PVC) kabel daya tegangan menengah

proyek	Armor kawat baja halus	Armor pita baja ganda (gap wrapping)	prabédan inti
Sifat mekanik inti	Kekuwatan tensile pinunjul, kekuatan compressive Moderate, lan keluwesan apik	Kekuwatan compressive dhuwur, kekuatan tensile kurang, lan kinerja mlengkung rata-rata	kabel daya baja waja kabel duwe kekuatan tensile dhuwur; kabel daya waja tape baja duwe kekuatan compressive banget
metode laying	Vertikal, gulung dhuwur, jero banyu, nduwur sirah, bentang gedhe	Kuburan langsung, saluran, terowongan (lingkungan tarik rendah)
fokus pangayoman	Iku tahan kanggo karusakan tensile lan impact, lan wis Kelembapan apik lan resistance karat	Tahan kanggo meksa abot, tusukan dening obyek landhep, lan cokotan dening rodents	YJV32 cocok kanggo beban dinamis, dene YJV22 cocok kanggo beban statis
Proses lan Biaya	Proses waja kawat baja nggoleki rumit, biaya materi dhuwur, lan rega sakabèhé malah luwih	Teknologi waja tape baja wis diwasa lan regane murah	Yen anggaran diwatesi lan ora ana panjaluk tensile, YJV22 luwih disenengi
radius tikungan	Relatif luwih cilik (amarga fleksibilitas untaian kawat baja)	Relatif luwih gedhe (bungkus pita baja rentan kanggo warping)	YJV32 luwih gampang adaptasi kanggo laying ing spasi Dibuwang

Saran pilihan:

1. Yen skenario utamané melu meksa tahan (kayata kuburan langsung, trowongan sarana lemah), lan ora ana pasukan tensile wujud utawa dhuwur gulung dhuwur, waja tape baja (YJV22, CU / XLPE / PVC / STA / PVC) dianjurake kanggo efektifitas biaya sing luwih dhuwur.

2. Yen mbikak vertikal, span gedhe, ing jero banyu utawa dhuwur gulung dhuwur melu, lan pasukan tensile sumbu kudu tahan, waja kawat baja (YJV32, CU / XLPE / PVC / SWA / PVC) kudu disenengi kanggo njamin safety operasional long-term.

3. Loro-lorone kudu cocog tingkat voltase saka sistem medium-voltase, konduktor salib-bagean, lan syarat pangayoman saka lingkungan laying (syarat khusus kayata resistance karat lan retardansi semangat bisa selaras tambahan).
