Kabel XLPE Insulated PVC Sheathed STA MV sing ditawakake pemasok profesional, Beida, nganggo polietilen silang (XLPE) minangka bahan insulasi, sing nduweni sifat listrik sing apik, tahan panas, lan tahan tuwa. Digabungake karo sarung njaba polivinil klorida (PVC), luwih nambah proteksi marang kelembapan, korosi kimia, lan abrasi fisik. Lapisan waja pita baja nyedhiyakake kabel kanthi resistensi kompresif lan impact sing dhuwur, supaya bisa adaptasi karo macem-macem lingkungan laying kayata kuburan langsung, terowongan, lan pipa. Utamane cocok kanggo cara instalasi sing ora mbutuhake proteksi saluran tambahan lan bisa langsung dikubur ing lemah.
Ing babagan tingkat voltase, produk kasebut kalebu sawetara spesifikasi sing umum digunakake kayata 3.6 / 6KV, 6 / 10KV, 8.7 / 15KV, 12 / 20KV, 18 / 30KV, lan 26 / 35KV, sing bisa nyukupi kabutuhan transmisi daya voltase medium lan skenario distribusi. Desain struktur kabel ketat, tundhuk karo standar nasional sing relevan, lan nduweni stabilitas operasional jangka panjang lan margin safety sing apik.
Polyethylene cross-linked terisolasi, PVC sheathed, kabel daya lapis baja-tape utamané digunakake ing distribusi daya kutha, kothak daya deso, daya pertambangan, lan sistem transit rel amarga pangayoman tape baja. Iki digunakake kanggo nyambungake peralatan kayata gardu, lemari distribusi, trafo, lan generator. Kabel jinis iki cocok kanggo transmisi daya ing jaringan distribusi daya utawa instalasi industri. Bisa dikubur langsung ing lemah utawa dipasang ing trenches kabel utawa tray kabel. Kabel bisa nahan tekanan tartamtu nanging ora ana gaya tarik.

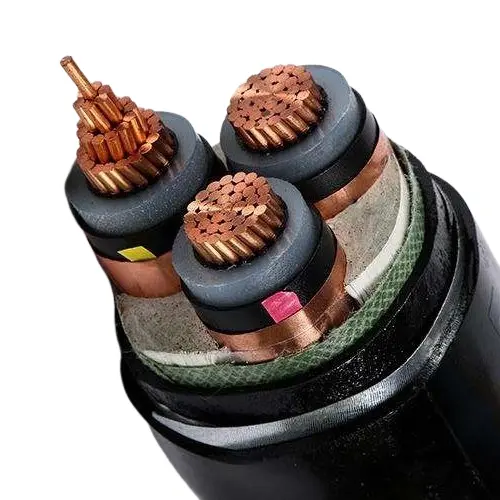

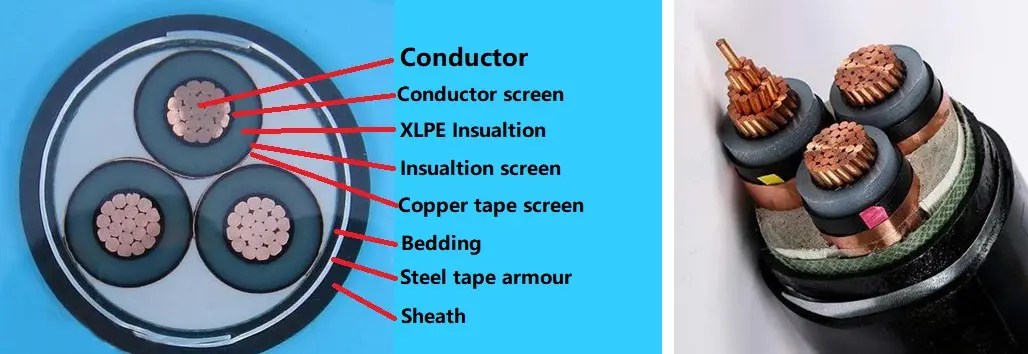

Kabel XLPE Insulated PVC Sheathed STA MV kasusun saka konduktor tembaga T1R, insulasi XLPE, PVC wrapping tape Steel-tape armor lan PVC sheath.
Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti IEC 60228
lan GB / T 3956-2008.
Insulasi: Insulasi polietilen sing disambung silang, Ketebalan insulasi, properti materi kudu miturut IEC 60502-2 lan GB / T 12706.2, GB / T 12706.3.
Perisai konduktor: Perisai konduktor kudu digawe saka bahan non-logam semi-konduktif sing diekstrusi, lan bahan semi-konduktif sing diekstrusi kudu diikat kanthi rapet menyang insulasi.
Perisai insulasi: Perisai insulasi kudu dumadi saka kombinasi lapisan semi-konduktif non-logam lan lapisan metalik. Lapisan semi-konduktif non-logam sing diikat rapet karo inti insulasi utawa bisa dikupas kudu langsung diekstrusi ing saben inti terisolasi. Banjur, lapisan pelindung logam kudu dibungkus ing lapisan semi-konduktif non-logam. Iki kudu tundhuk karo pranata IEC 60502-2, GB/T 12706.2, lan GB/T 12706.3.
Panutup njero: Panutup njero kudu diekstrusi. Bahan kasebut kudu cocog kanggo suhu operasi kabel lan kompatibel karo bahan insulasi.
Baja-tape waja: Ing kabel multi-inti, waja bakal Applied ing panutup njero tundhuk tape baja pindho. Kabel siji-inti kanggo nggunakake ing a.c. sistem kudu kalebu tape baja non-magnetik.
Sarung njaba: Sarung PVC, Ketebalan sarung, properti material kudu miturut IEC 60502.2 lan GB / T 12706.
Kabel tahan api: Bahan sarung njaba PVC sing tahan api kudu digunakake. Tingkat flame retardant bisa diklasifikasikake dadi telung kategori: Bunch A, B, lan C.
Dirating voltase: 3,6/6 kV kanggo 18/30 kV; 26/35 kV
Tes voltase: Tegangan tes frekuensi daya kudu 3.5U0, lan tes kudu tahan 5 menit tanpa rusak.
|
Dirating voltase U0 / U |
voltase paling dhuwur Um |
Tes voltase KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Suhu operasi maksimum konduktor: 90 ºC
Suhu sirkuit cendhak: +250 ºC
Ketebalan isolasi:
|
Dirating voltase U0 / U |
Ketebalan isolasi |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Tes kabel rutin kalebu: 1) Tes resistensi DC konduktor, mbutuhake resistensi DC ing 20ºC kanggo tundhuk karo syarat GB / T 3956-2008 lan IEC 60228; 2) Tes voltase AC, terus-terusan ing voltase 3.5U0 sajrone 5 menit, ora ana kerusakan; 3) Test discharge sebagean, conducted miturut GB / T 3048.12, ora discharge dideteksi ngluwihi 10pC kudu kui ing voltase 1.73U0, lan sensitivitas test kudu tekan 10pC utawa luwih.
Tes sampling utamane kalebu: 1) Inspeksi struktur konduktor, sing kudu tundhuk karo syarat GB / T 3956-2008 lan IEC 60228; 2) Dimensi struktural insulasi, lapisan njero, waja pita baja lan sarung kudu nyukupi syarat IEC 60502.2, GB / T 12706.2-2020 lan GB / T 12706.3-2020; 3) Tes elongasi termal, sing kudu ditindakake miturut GB / T 2951.21-2008 lan Bab 9 saka IEC 60811-2-1, lan asile kudu tundhuk karo standar sing cocog.
Tes jinis kalebu ing ngisor iki: sifat mekanik lan fisik lan sifat listrik saka insulasi lan sarung kudu memenuhi syarat IEC 60502.2, GB / T 12706.2-2020 lan GB / T 12706.3-2020; test kobong kabel siji kudu tundhuk karo pranata GB / T 19666-2019 lan IEC 60332; tes tahan api sing dibundel uga kudu nyukupi syarat GB / T 19666-2019 lan IEC 60332.
Suhu sekitar nalika instalasi kabel
Kanggo kabel daya kanthi insulasi etilena sing disambung silang lan sarung PVC, suhu sekitar ora kudu luwih murah tinimbang 0°C sajrone instalasi.
Radius mlengkung minimal nalika instalasi kabel
|
proyek |
kabel inti tunggal |
kabel multi inti |
||
|
Tanpa gegaman |
lapis waja |
Tanpa gegaman |
lapis waja |
|
|
Radius mlengkung minimal kabel nalika instalasi |
20D |
15D |
15D |
12D |
|
Radius mlengkung minimal kabel cedhak kothak persimpangan lan terminal |
15D |
12D |
12D |
10D |
|
Cathetan: D yaiku diameter njaba kabel. |
||||
Rincian kemasan:
Iki ditemtokake dening jumlah lan syarat sing sampeyan tuku. Bisa rembugan.
Pelabuhan: Pelabuhan Tianjin
Pangiriman: Miturut Segara, Udara, Ekspres.
