XLPE Insulated PVC Sheathed Non-lapis baja MV Kabel

Wiwit diadegaké ing taun 1989, Beida Group wis dadi produsen pathokan ing lapangan kabel daya ing China kanthi kabecikan saka akumulasi industri lan teknologi banget. Minangka perusahaan kanthi kemampuan R&D sing jero lan pengalaman industri sing sugih, Kabel MV Non-armoured PVC Insulated XLPE kita digunakake ing jaringan listrik kutha, perusahaan industri lan pertambangan lan bangunan dhuwur kanggo stabilitas lan efisiensi dhuwur. Kanthi sistem kontrol kualitas sing ketat lan kerjasama jangka panjang karo Universitas Tsinghua, Universitas Nankai lan unit resmi liyane, produk kita wis diakoni banget ing pasar, nyedhiyakake solusi transmisi daya sing aman lan dipercaya kanggo para pelanggan.

Kirim Pitakonan

Deskripsi Produk

Tianjin Beida minangka pabrikan lan pemasok Kabel MV Non-lapis baja XLPE Insulated PVC Sheathed China. Kabel iki akeh digunakake ing sistem daya. Iki minangka "arteri daya" jaringan listrik kutha, perusahaan industri lan pertambangan lan bangunan dhuwur, lan bisa ngirim listrik voltase dhuwur 10,35 kV saka gardu menyang macem-macem terminal listrik.

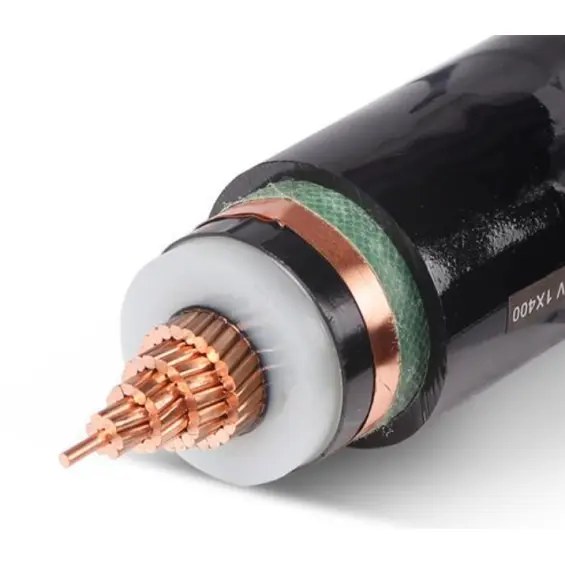

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Pamilihan kabel tegangan medium

1. Pilih miturut level voltase, level kabel sing umum digunakake yaiku 3.6/6 kV, 6/10 kV, 8.7/15kV, 12/20 kV, 18/30 kV; 26/35 kV

2. Pilih miturut daya saka peralatan utawa saiki ditularaké, ngetung saiki sing peralatan perlu kanggo nggunakake miturut daya saka peralatan, banjur pilih miturut tabel ampacity kabel. Kajaba iku, perlu kanggo ngetung gulung voltase kabel nggunakake dawa kabel, lan gulung voltase ora bisa ngluwihi 5%.

Tipe Kabel	Fitur Struktural	Skenario Aplikasi	Adegan Tabu
XLPE Insulated PVC Sheathed on-armored MV Kabel	Unarmored, entheng lan fleksibel	Ing jero ruangan, terowongan, parit kabel, pemasangan pipa	Ora bisa nahan pasukan mekanik sing gedhe, ora kudu dikubur langsung ing area watu
XLPE Insulated PVC Sheathed STA MV Kabel	pita baja armoring	Wilayah kanthi resistensi kompresi sing kuat, dikubur langsung ing lemah lan rentan kanggo karusakan mekanik	Ora cocok kanggo laying vertikal karo gulung dhuwur (gampang slip)
XLPE Insulated PVC Sheathed SWA MV Kabel	Waja kawat baja sing apik, kekuatan tarik dhuwur	Kahanan gulung dhuwur (contone shafts), tambang, ing jero banyu	Biaya dhuwur, umume dilebokake ing lemah tanpa model iki
LSZH MV CALBES	Bebas halogen, asap sithik, tahan api	Bangunan dhuwur, subway, rumah sakit lan papan liyane kanthi syarat perlindungan geni sing dhuwur	-

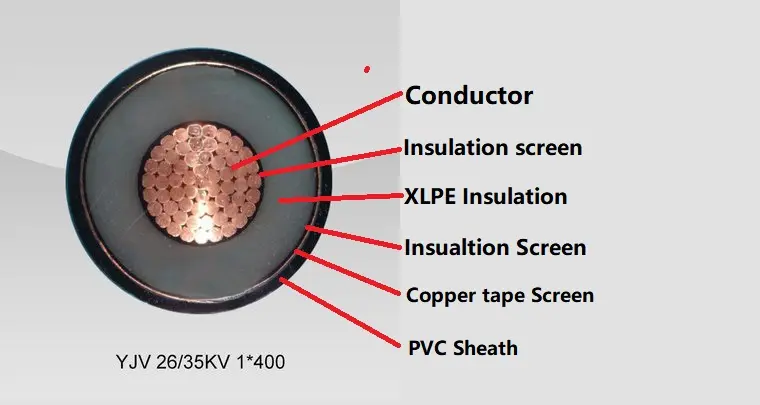

Struktur Produk

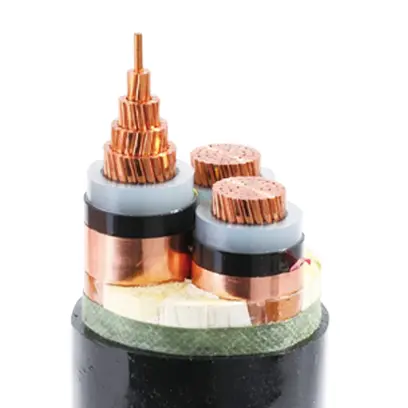

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE Insulated PVC Sheathed Non-armored MV Cable kasusun saka konduktor tembaga T1R, insulasi XLPE, PVC wrapping tape Steel-tape armor lan PVC sheath.

Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti IEC 60228

lan GB / T 3956-2008.

Insulation: XLPE terisolasi ， Kekandelan insulasi, properti material kudu miturut IEC 60502-2 lan GB / T 12706.2, GB / T 12706.3.

Perisai konduktor: Perisai konduktor kudu digawe saka bahan nonlogam semikonduktif sing diekstrusi, lan bahan semikonduktif sing diekstrusi kudu diikat kanthi insulasi.

Perisai insulasi: Perisai insulasi kudu dumadi saka lapisan semikonduktif non-logam lan lapisan logam. Saben inti kabel terisolasi kudu langsung extruded karo lapisan semikonduktif non-logam tightly digabungake karo inti kabel terisolasi utawa peelable. Banjur, lapisan tameng logam kudu tumpang tindih ing njaba lapisan semikonduktif non-logam, lan syarat IEC 60502-2, GB / T 12706.2 lan GB / T 12706.3 kudu ditindakake.

Sarung njaba: Sarung PVC Ketebalan sarung, properti material kudu miturut IEC 60502.2 lan GB / T 12706.

Kabel tahan api: Bahan sarung njaba PVC sing tahan api kudu digunakake. Tingkat flame retardant bisa diklasifikasikake dadi telung kategori: Bunch A, B, lan C.

Parameter kinerja

Dirating voltase: 3,6/6 kV kanggo 18/30 kV; 26/35 kV

Tes voltase: Tes frekuensi tes voltase kudu 3.5U0, lan tes kudu ditindakake 5 menit tanpa rusak.

Dirating voltase U0 / U	Tegangan Maksimum Um	Tes voltase KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Suhu operasi maksimum konduktor: 90 ºC

Suhu sirkuit cendhak: +250 ºC

Ketebalan isolasi:

Dirating voltase U0 / U	Ketebalan isolasi:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Tes kabel lengkap, jaminan kualitas tanpa kuwatir!

Ing tes rutin, resistensi DC konduktor, voltase AC lan discharge parsial strictly sesuai karo standar nasional lan standar IEC kanggo njamin kinerja sing apik. Ing tes sampling, struktur konduktor, ukuran sarung insulasi lan elongasi termal nganti standar, lan kualitase bisa dipercaya. Tes jinis luwih lengkap, nyakup sifat mekanik lan fisik saka sarung insulasi, sifat listrik, lan tes tahan api siji lan bundled, kabeh selaras karo standar GB / T lan IEC, kanggo pengiring keamanan kabel sampeyan!

Ketentuan instalasi produk:

XLPE Insulated PVC Sheathed Non-armored MV Cable, suhu sekitar instalasi ngirim ora luwih murah tinimbang 0º.

Radius tikungan minimal kabel nalika instalasi

Proyek	Kabel Inti Tunggal		Kabel Multi-inti
Proyek	Tanpa gegaman	lapis waja	Tanpa gegaman	lapis waja
Radius tikungan minimal kabel nalika instalasi	20D	15D	15D	12D
Radius mlengkung minimal kabel cedhak kothak sambungan lan terminasi	15D	12D	12D	10D
Cathetan: D yaiku diameter njaba kabel

Tuku saiki kanggo transmisi daya sing luwih aman lan luwih efisien

Pilihan saka polyethylene terisolasi salib-linked PVC sheathed kabel daya unarmored ora mung prasetya kanggo kualitas dhuwur, nanging uga njamin kanggo operasi stabil long-term. Daya tahan, biaya pangopènan sing murah lan efisiensi transmisi sing dhuwur saka kabel iki bisa ngirit biaya kanggo perusahaan lan nambah efisiensi sakabèhé sistem tenaga. Panggunaan kabel jangka panjang bisa nyuda biaya pangopènan lan panggantos sing disebabake kegagalan daya, saéngga nyedhiyakake investasi sing luwih dhuwur kanggo perusahaan.
