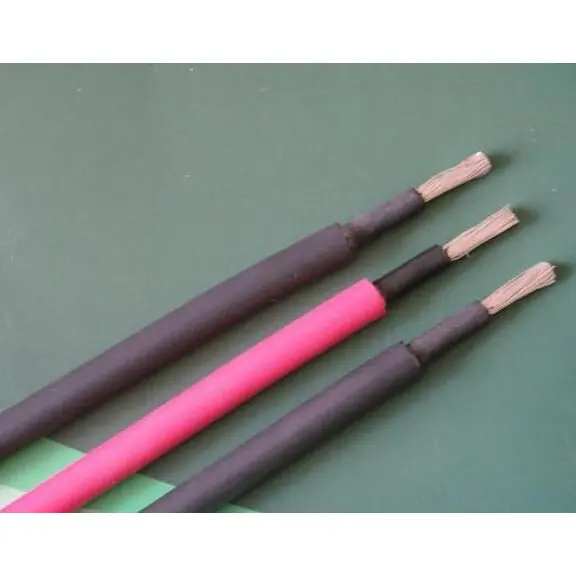

Beida TUV-Certified Photovoltaic Cable ngatasi tantangan lingkungan njaba. Nggunakake tembaga tanpa oksigen sing dilapisi timah kanthi kemurnian dhuwur lan proses terdampar khusus, nduweni resistensi sing kurang lan daktilitas sing apik, kanthi efektif nyuda ketidakstabilan transmisi daya lan fluktuasi saiki. Insulasi lan sarung digawe saka polytetrafluoroethylene (PTFE) sing disambungake salib iradiasi, selaras karo standar internasional kayata IEC 62930 lan EN 50618. Bisa nahan beda suhu sing ekstrem saka -40 ℃ nganti 120 ℃, lan uga nuduhake resistensi sing kuat kanggo suhu dhuwur, karusakan, lan karat asam lan alkali. Sawise tes tuwa lampu, tingkat retensi kekuatan tensile memenuhi standar, supaya bisa tahan ngawasi iklim sing ketat ing ara-ara samun, wilayah voltase dhuwur lan sithik, lan wilayah pesisir.
Kanggo nyukupi panjaluk kinerja mekanik sing dhuwur, kabel kasebut nduweni insulasi lapisan ganda lan desain struktur protèktif, kanthi sawetara model sing dilengkapi waja pita baja. Padha nuduhake resistance pinunjul kanggo meksa lan impact, nggawe cocok kanggo macem-macem cara laying kayata kuburan langsung, instalasi nduwur sirah, lan instalasi saluran, èfèktif nyegah karusakan construction lan infestation rodents. Kabeh produk wis lulus tes flame retardant, ketemu standar safety sing relevan. Dheweke ngasilake kumelun sing sithik lan pembakaran bebas halogen, kanthi efektif nyegah panyebaran geni lan nyedhiyakake penghalang keamanan sing kuat kanggo sistem fotovoltaik.

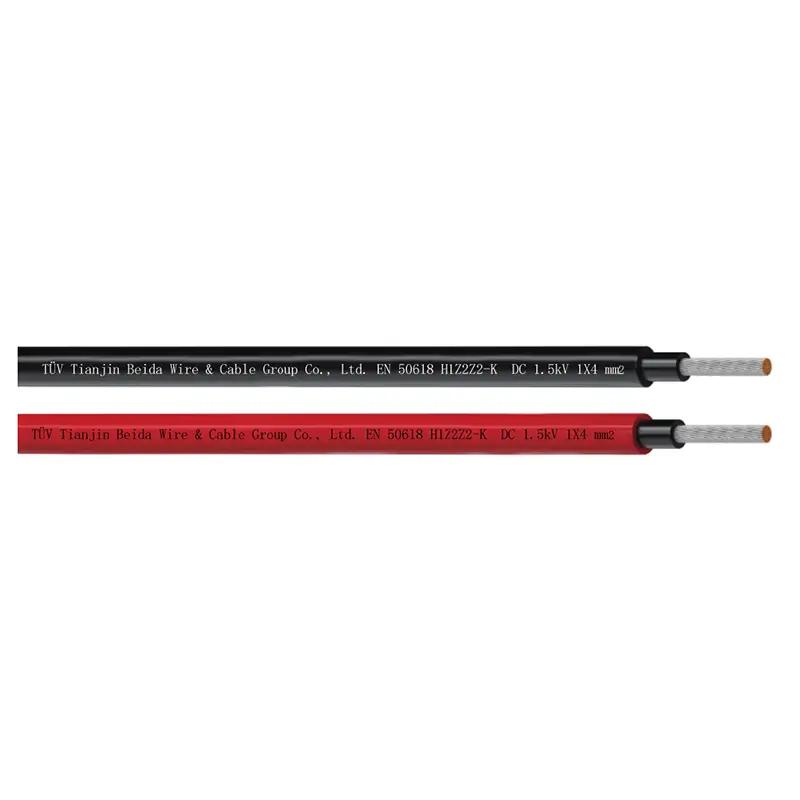

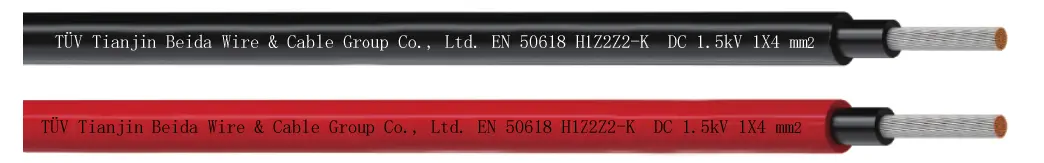

● EN 50618 (H1Z2Z2-K) ;
● PV-1F miturut 2PfG 1169/08.2007

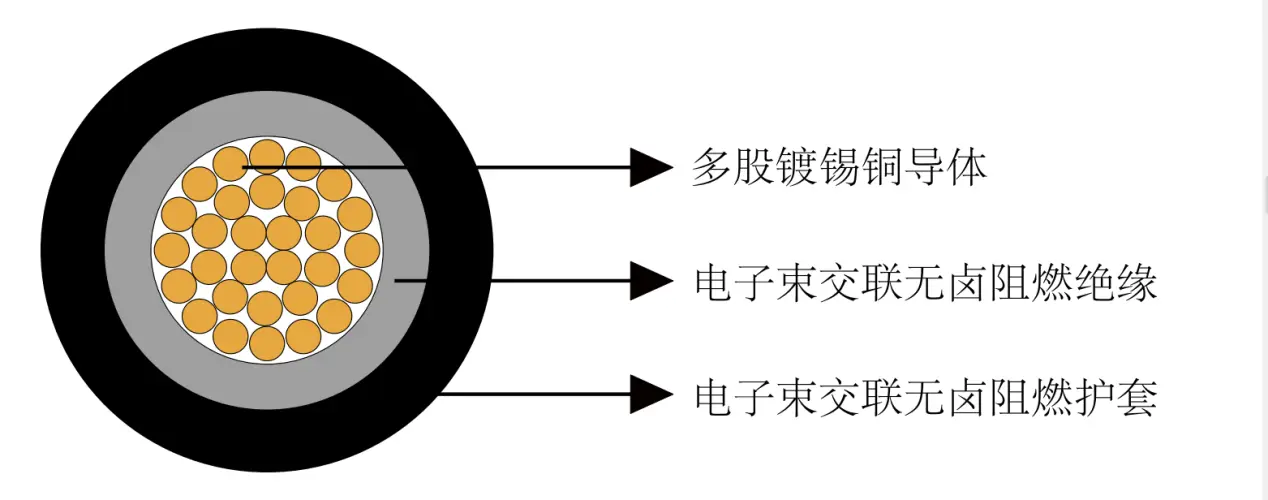

● Konduktor: Konduktor tembaga kaleng terdampar saben DIN VDE 0295 lan IEC 60228 Kelas 5
● Isolasi: Beam elektron disambung silang, bebas halogen lan senyawa tahan api, Ireng
● Sheath: Electron beam cross-linked, LSZH lan senyawa tahan api, Ireng lan Abang.
● Rated Voltage Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; Tegangan DC Maksimum: 1,8 kV DC (konduktor/konduktor, sistem non earthed, sirkuit ora ana beban.
●Suhu sekitar:-40 ℃ ~ + 90 ℃
●Suhu Maksimum Ing Konduktor:120℃(20000h)miturut IEC/EN 60216-1, Suhu Sirkuit Cekak:250℃/5 detik
●Thermal Endurance Test: Miturut EN60216-2 (indeks suhu + 120 ℃)
●Damp-Heat Resistance:Miturut EN 50618, Tabel 2 kanthi asor 85% (test acc. to EN 60068-2-78)
● Radius Bending Minimum: 4XOD (tetap), 5XOD (fleksibel)
●Kekuwatan Tensile lan Elongasi Insulasi lan Jaket: Nyukupi syarat EN 50618 lan 2PfG 1169
● Periode Diantisipasi Panggunaan: 25 taun
● Ovality: ≤15%
● Kinerja Kebakaran miturut EN50265-2-1,IEC 60332-1, Emisi Lowsmoke miturut EN 61034-2(Transmisi Cahya ≥60%), Bebas Halogen miturut EN 50525-1, Lampiran B.
Korosivitas gas sing sithik miturut EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Jumlah Cores X Nominal Cross Section |
No. saka Stranding |
Diameter konduktor nominal |
Ketebalan Isolasi Nominal |
Ketebalan Sarung Nominal |
Diameter sakabèhé nominal |
Nominal Bobot |
|
Nomer X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Jumlah Cores X Nominal Cross Section |
No. saka Stranding |
Diameter konduktor nominal |
Ketebalan Isolasi Nominal |
Ketebalan Sarung Nominal |
Diameter sakabèhé nominal |
Nominal Bobot |
|
n x mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Resistance konduktor lan kapasitas mbeta saiki ing 20 ℃
|
Cross Section |
Resistance konduktor maksimum ing 20 ℃ |
Resistance insulasi maksimum ing 20 ℃ |
Resistance insulasi maksimum ing 90 ℃ |
Kapasitas Ngangkut Saiki |
||
|
Kabel tunggal gratis ing udara |
Kabel tunggal ing permukaan |
2 kabel dimuat jejer ing lumahing |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Koefisien konversi suhu daya dukung saiki
|
Suhu lingkungan C |
Faktor Konversi |
|
Nganti 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Faktor pangurangan kanggo akumulasi miturut IEC 60364-5-52, Tabel B.52-17
