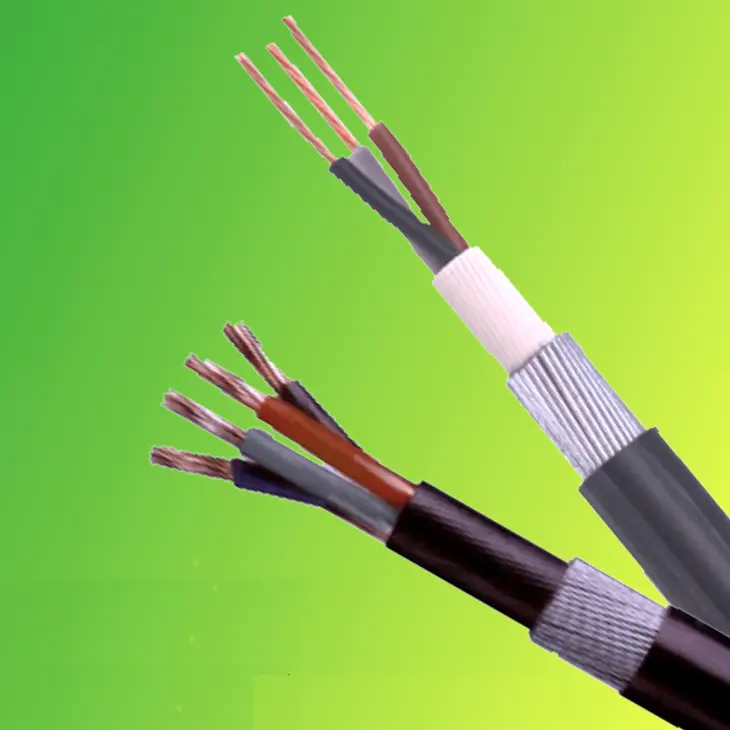

Kabel Daya BS 6724

Kanggo entuk rega langsung pabrik BS 6724 Kabel Daya, sampeyan bisa milih Beida minangka pemasok. Kabel jinis iki cocog karo standar Inggris lan bisa digunakake kanggo sumber daya lan garis kontrol. Kabel kasebut dilindhungi dening sarung tanpa halogen, kurang kumelun. Yen ana geni, kabel iki ngasilake asap sing sithik, lan asap kasebut ora beracun. Cocog kanggo digunakake ing wilayah sing padhet, lan bisa dipasang ing njero bangunan utawa dikubur langsung ing lemah.

Kirim Pitakonan

Deskripsi Produk

Beida minangka pemasok kabel lan kabel profesional ing China. Ing babagan struktur produk, Kabel Daya BS 6724 kita nggunakake insulasi polyethylene (XLPE) sing disambung silang lan sarung poliolefin asap bebas halogen, digabungake karo lapisan waja kawat baja galvanis, mbentuk sistem perlindungan multi-lapisan. Sarung tanpa halogen, kurang kumelun nduweni kaluwihan safety sing signifikan; nalika kena geni, ora mung ngeculake kumelun sing sithik banget, nyuda pengaruh kumelun ing transmisi cahya sekitar lan njamin visibilitas uwal, nanging uga ngasilake kumelun sing ora beracun lan ora korosif, nyegah ciloko sekunder lan nyukupi kabutuhan safety ing wilayah sing padhet.

Kabel kasedhiya ing macem-macem specifications, saka siji-inti kanggo 48-inti. Konduktor digawe saka tembaga anil berkualitas tinggi, menehi konduktivitas sing apik. Lapisan insulasi nduweni kekuatan insulasi sing dhuwur lan wis ngalami tes voltase tahan kanggo njamin operasi sing aman. Apa kanggo transmisi daya ing pabrik industri, kabel ing bangunan dhuwur, utawa distribusi daya ing pipelines lemah, Tianjin Beida BS 5467 kabel daya nyedhiyani solusi dipercaya, mbangun alangi safety ngalangi kanggo transmisi daya karo kualitas profesional.

Struktur Produk

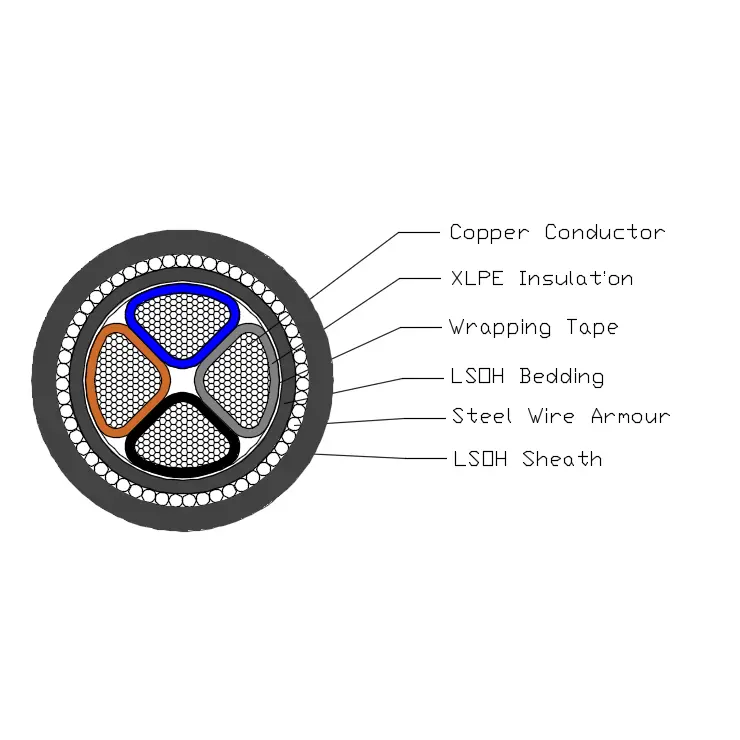

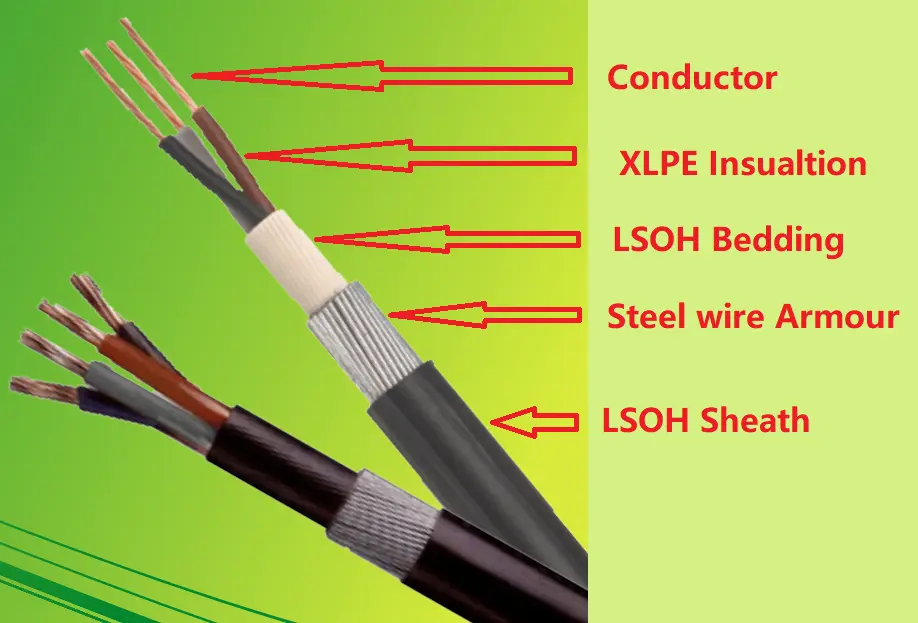

Kabel Daya BS 6724 kasusun saka konduktor tembaga T1R, insulasi XLPE, sprei PVC, waja baja lan sarung LSOH.

Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti BS EN 60228.

Isolasi: XLPE Tipe GP8 miturut BS 7655-1.3

Werna inti: 1 inti: lair utawa biru

2 inti: lair, biru

3 inti: lair, ireng, Grey

4 intine: biru, lair, ireng, Abu-abu

5 inti: ijo/kuning, biru, borwn, ireng, Gray

Ndhuwur 5 coes: intine putih kanthi nomer ireng

Bedding: Sprei kudu extruded bahan polimer LSOH konsisten konsisten karo suhu operasi kabel.

Armor kawat baja: Kabel inti tunggal: armor kawat aluminium

Kabel multi inti: baja kawat baja

Sarung njaba: Sarung kasebut kudu diekstrusi materi LSOH sing ditemtokake ing BS 7655-6.1.

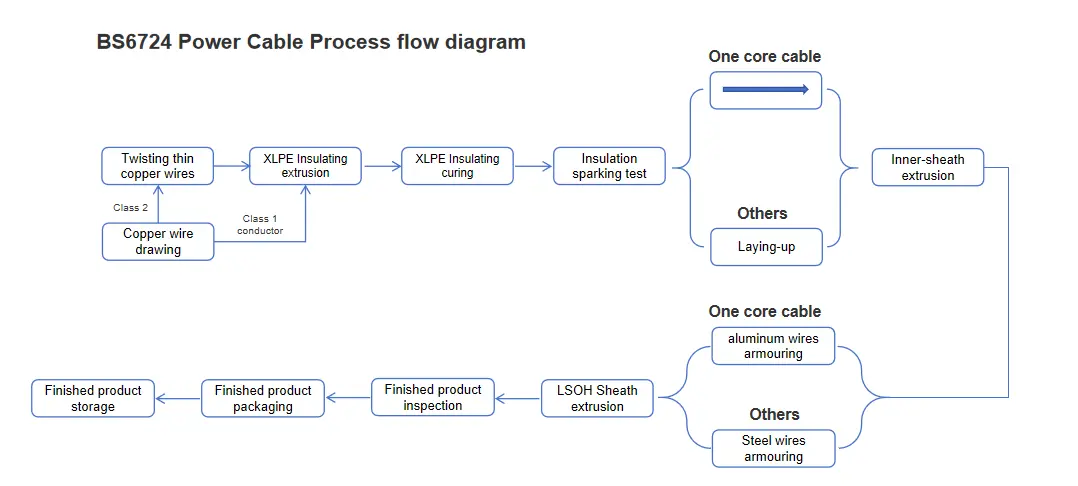

Diagram alur proses

Parameter kinerja

Kabel Daya BS 6724 nduweni voltase dirating 600/1000kV, kanthi gampang nyuda syarat operasi voltase dhuwur kanggo kendaraan. Iki tahan tes stres 5 menit kanthi voltase 3.5kV tanpa rusak, nuduhake kinerja insulasi sing stabil lan dipercaya.

Prodhuk nduweni kisaran suhu operasi sing amba, saka 0 ℃ nganti + 90 ℃. Malah ing lingkungan suhu dhuwur banget, bisa tahan suhu nganti +250 ℃ ing kahanan short-circuit, nggawe cocok kanggo macem-macem aplikasi VGA.

Iku banget fleksibel, karo radius mlengkung minimal 12 kaping diameteripun njaba, saéngga kanggo wiring fleksibel lan gampang, preduli saka papan instalasi. Salajengipun, tingkat emisi cahya memenuhi standar BS EN 60332-1-2, kinerja bebas halogen disertifikasi IEC 60754 lan EN 50267, lan kapadhetan kumelun memenuhi syarat IEC 61034 lan EN 50268, kanthi maksimal keamanan lan ramah lingkungan.

Ukuran struktur

Resistance maksimum saka konduktor lan waja
kanggo kabel Single-inti ing 20 ℃
Jinis	Max Resistance ing 20 ℃
Nominal Cross-section area saka konduktor	Konduktor		Armor kawat aluminium
Nominal Cross-section area saka konduktor	Tembaga	alumunium	Kabel karo konduktor tembaga terdampar	Kabel karo konduktor aluminium terdampar
mm²	Ω;km	Ω;km	Ω;km	Ω;km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Resistance maksimum saka konduktor lan waja
kanggo kabel saka 2 kanggo 5 intine ing 20 ℃
Jinis	Max Resistance ing 20 ℃
Nominal Cross-section area saka konduktor	Konduktor		Armor kawat baja
	Tembaga	alumunium	Kabel karo konduktor tembaga terdampar
	Tembaga	alumunium	2 inti	3 inti	4 inti	5 inti
mm²	Ω;km	Ω;km	Ω;km	Ω;km	Ω;km	Ω;km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Kapasitas angkut saiki ing ampere (A)

Tegangan Rated 0.6/1kV XLPE isolasi kabel daya
Kapasitas mawa arus ing ampere (A)
Suhu sekitar: ing udhara: 40 ℃, ing lemah: 25 ℃
Suhu konduktor: 90 ℃
Koefisien tahan termal lemah: 1.0k·m/W
Jinis	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Jumlah inti	Inti tunggal				Multi inti
Area cross-section, mm²	Ing udhara		Ing lemah		Ing udhara		Ing lemah
Area cross-section, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Cathetan: Waja kabel siji-inti digawe saka bahan non-magnetik.
