Kabel Daya BS 5467

Tuku Kabel Daya BS 5467 saka pabrik Tianjin Beida, kita bisa menehi rega langsung pabrik. Kabel jinis iki cocog karo standar Inggris lan bisa digunakake kanggo sumber daya lan garis kontrol. Iki dilindhungi dening waja kawat baja lan bisa nahan gaya tensile lan kompresif tartamtu. Bisa digunakake ing jero bangunan utawa dikubur langsung ing lemah.

Kirim Pitakonan

Deskripsi Produk

Kabel listrik standar BS 5467 iki dirancang kanthi apik lan fungsional, cocog kanggo saluran listrik lan kontrol, nyedhiyakake solusi transmisi daya sing stabil lan dipercaya kanggo macem-macem aplikasi industri lan sipil. Waja kawat baja sing unik minangka sorotan utama. Desain iki ora mung nambah kekuatan mechanical kabel kang, mbisakake kanggo tahan tensile lan pasukan compressive lan èfèktif nolak karusakan fisik external, nanging uga Ngartekno mbenakake kekiatan lan urip layanan, njaga operasi stabil sanajan ing lingkungan atos.

Kabel daya BS 5467 Tianjin Beida uga nduweni daya adaptasi lingkungan sing apik. Apa kanggo kabel internal ing bangunan dhuwur utawa proyèk lemah Komplek, kabel iki nangani kabeh karo ease. Ing njero bangunan, kanthi lancar nggabungake macem-macem gaya dekorasi, menehi estetika lan kepraktisan; nalika dikubur ing lemah, karat unggul lan tahan banyu njamin kabel tetep ora kena pengaruh dening faktor lingkungan sak long-term kakubur, nyediakake transmisi daya terus lan stabil.

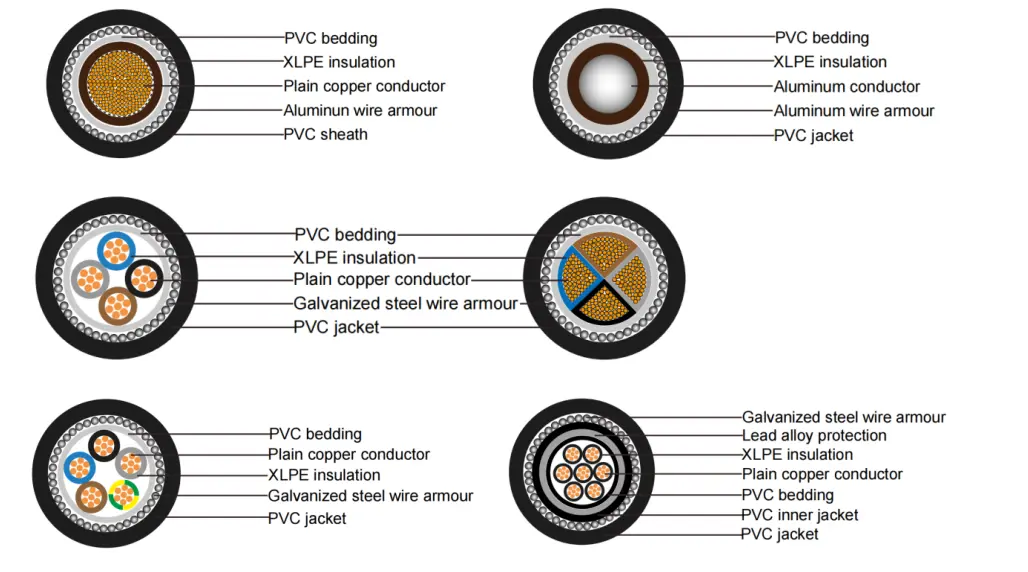

Struktur Produk

Bs 5467 Power Cable

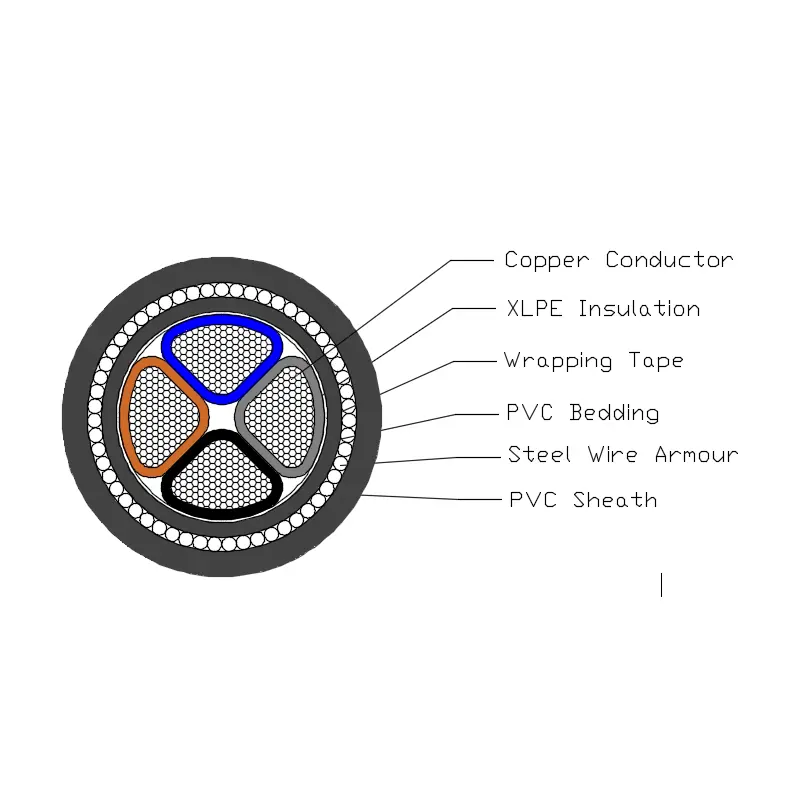

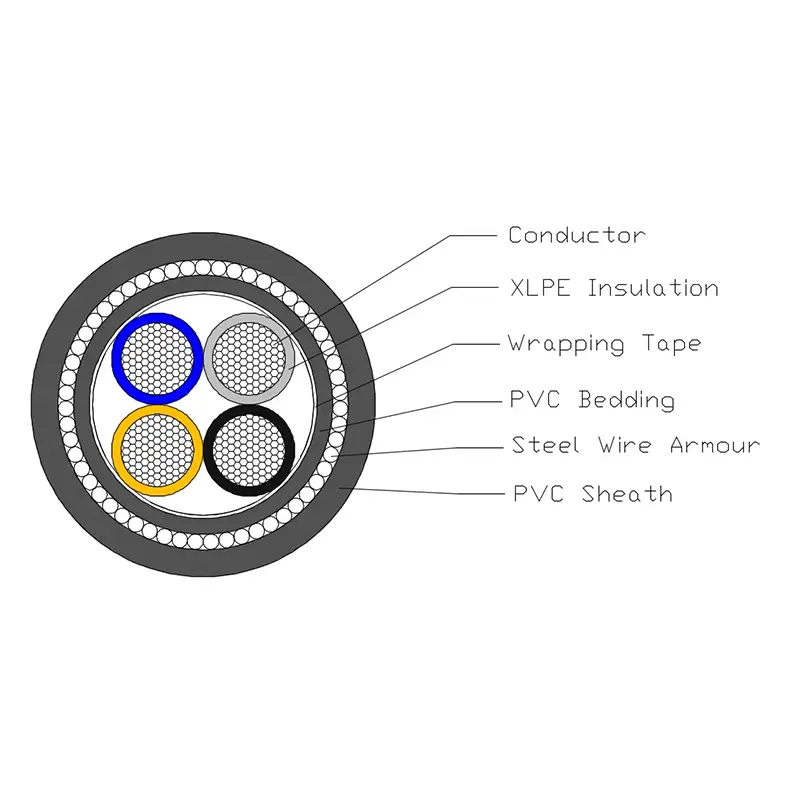

XLPE Insulated PVC Sheathed SWA Power Cable kasusun saka konduktor tembaga T1R, insulasi XLPE, sprei PVC, waja baja lan sarung PVC.

Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti BS EN 60228.

Isolasi: XLPE Tipe GP8 miturut BS 7655-1.3

Werna inti: 1 inti: lair utawa biru

2 inti: lair, biru

3 inti: lair, ireng, Grey

4 intine: biru, lair, ireng, Abu-abu

5 inti: ijo/kuning, biru, borwn, ireng, Gray

Ndhuwur 5 coes: intine putih kanthi nomer ireng

Bedding: Sprei kasebut kudu diekstrusi bahan polimer sing konsisten karo suhu operasi kabel.

Armor kawat baja: Kabel inti tunggal: armor kawat aluminium

Kabel multi inti: baja kawat baja

Sarung njaba: Sarung kudu diekstrusi bahan PVC miturut jinis 9 sing ditemtokake ing BS 7655-4.2.

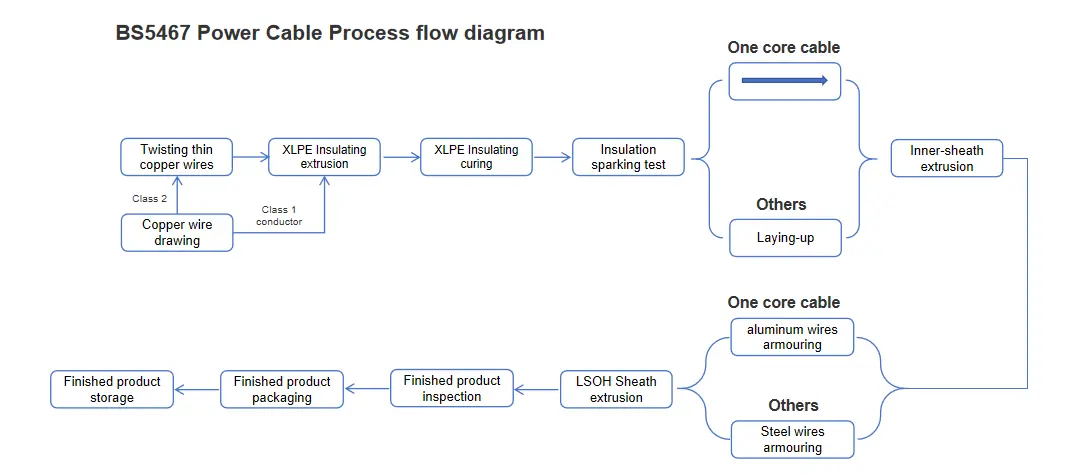

Diagram alur proses

Bs 5467 Power Cable

Parameter kinerja

Kabel Daya BS 5467 nduweni paramèter kinerja listrik lan fisik sing jelas. Tegangan dirating disetel ing rong tingkat: 600kV lan 1000kV, nyukupi syarat voltase ing macem-macem skenario. Ing tes safety listrik, produk kasebut tahan voltase tes 3.5kV sajrone 5 menit tanpa rusak, kanthi lengkap nuduhake keandalan kinerja insulasi listrik. Babagan adaptasi suhu, prodhuk iki nduweni kisaran suhu operasi sing wiyar lan bisa operate kanthi stabil ing lingkungan saka 0 ℃ nganti + 90 ℃. Kangge, suhu sirkuit cendhak bisa tekan +250 ℃, nuduhake resistance suhu dhuwur banget. Salajengipun, produk iki nduweni keluwesan sing luar biasa, kanthi radius mlengkung minimal 12 kaping diametere njaba, nggampangake instalasi lan kabel ing macem-macem lingkungan sing kompleks. Ing babagan tahan api, produk iki cocog karo standar rating tahan api BS EN 60332-1-2, kanthi efektif nyuda risiko geni.

Tes kabel

Tes Kabel Rutin

Tes Resistansi DC Konduktor: Tes resistensi DC konduktor ing 20ºC. Nilai resistansi DC konduktor sing diukur kudu tundhuk karo syarat sing cocog ing bagean 2 standar BS EN 60228.

Tes Tegangan Kabel Listrik: Pasang voltase 3500V menyang kabel sajrone 5 menit. Sajrone proses iki, kabel ngirim ora nemu risak.

Tes Sampling

Inspeksi Struktur Konduktor: Struktur konduktor kudu tundhuk karo syarat teknis sing ditemtokake ing BS EN 60228.

Pemriksaan Dimensi: Dimensi insulasi kabel, lapisan njero, waja kawat, lan sarung kabeh kudu nyukupi syarat khusus ing Tabel 3 saka BS 5467.

Tes Pembakaran Kabel Tunggal: Asil tes kobong kabel tunggal kudu tundhuk karo syarat BS EN 60332-1-2.

Tipe Testing

Kinerja Insulasi: Kinerja insulasi kabel kudu nyukupi syarat sing ditemtokake ing BS 7655-1-3.

Kinerja Liner Inner: Kinerja liner njero kudu tundhuk karo syarat sing cocog ing Klausa 9.2 saka BS 5467.

Kinerja Sarung: Kinerja sarung kudu nyukupi syarat sing ditemtokake ing BS 7655-4-2.

Tes Kompatibilitas: Asil tes kompatibilitas kudu tundhuk karo syarat Annex C BS 5467.

Tes Penyusutan Insulasi: Tes penyusutan insulasi kudu tundhuk karo syarat Klausa 18.3 BS 5467, lan cara tes kudu ditindakake miturut BS EN 60811-502.

Tes Sheath Shrinkage: Tes sheath shrinkage kudu tundhuk karo syarat Klausa 18.6 saka BS 5467.

Tes Ketahanan Lusuh Sarung: Tes tahan luh sarung kudu nyukupi syarat Annex D saka BS 5467.

Ukuran struktur

Resistance maksimum saka konduktor lan waja
kanggo kabel Single-inti ing 20 ℃
Jinis	Max Resistance ing 20 ℃
Nominal Cross-section area saka konduktor	Konduktor		Armor kawat aluminium
Nominal Cross-section area saka konduktor	Tembaga	alumunium	Kabel karo konduktor tembaga terdampar	Kabel karo konduktor aluminium terdampar
mm²	Ω;km	Ω;km	Ω;km	Ω;km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Resistance maksimum saka konduktor lan waja
kanggo kabel saka 2 kanggo 5 intine ing 20 ℃
Jinis	Max Resistance ing 20 ℃
Nominal Cross-section area saka konduktor	Konduktor		Armor kawat baja
	Tembaga	alumunium	Kabel karo konduktor tembaga terdampar
	Tembaga	alumunium	2 inti	3 inti	4 inti	5 inti
mm²	Ω;km	Ω;km	Ω;km	Ω;km	Ω;km	Ω;km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Kapasitas angkut saiki ing ampere (A)

Tegangan Rated 0.6/1kV XLPE isolasi kabel daya
Kapasitas mawa arus ing ampere (A)
Suhu sekitar: ing udhara: 40 ℃, ing lemah: 25 ℃
Suhu konduktor: 90 ℃
Koefisien tahan termal lemah: 1.0k·m/W
Jinis	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Jumlah inti	Inti tunggal				Multi inti
Area cross-section, mm²	Ing udhara		Ing lemah		Ing udhara		Ing lemah
Area cross-section, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Cathetan: Waja kabel siji-inti digawe saka bahan non-magnetik.
