Kabel Daya BS 6346

Tianjin Beida minangka produsen lan pemasok Kabel Daya BS 6346 China. Kabel jenis iki bisa digunakake kanggo sumber daya lan garis kontrol ing sistem tegangan rendah. Kabel kasebut diisolasi lan dilapisi PVC lan dilindhungi nganggo waja kawat baja. Kabel bisa tahan tension lan tekanan. Bisa dipasang ing jero bangunan utawa dikubur langsung ing lemah.

Kirim Pitakonan

Deskripsi Produk

Minangka produsen profesional, kabel daya Beida kang BS 6346 adopts majeng PVC jampel lan sarung bahan, karo kawat baja desain waja, kang bisa èfèktif nolak tension external lan meksa kanggo mesthekake long-term operasi stabil kabel. Kabel daya BS 6346 nawakake tingkat safety lan stabilitas sing dhuwur, apa dipasang ing jero bangunan utawa dikubur langsung ing lemah. Konduktor tembaga, bantal PVC lan desain waja kawat baja ngidini kabel tahan tekanan fisik ing lingkungan sing kompleks, njamin operasi normal sistem tenaga, lan ngatasi masalah kabel listrik tradisional gampang rusak ing lingkungan sing angel.

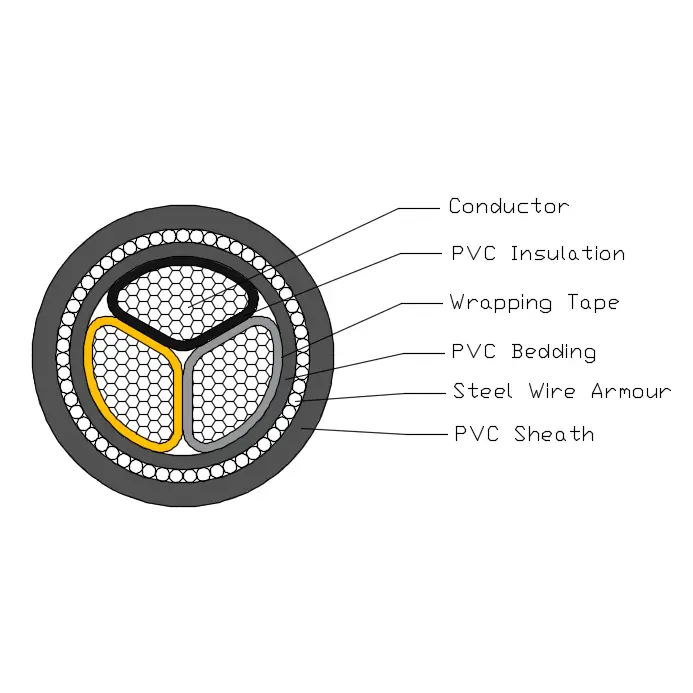

Struktur Produk

Bs 6346 Power Cable

Kabel Daya BS 6346 kasusun saka konduktor tembaga T1R, insulasi PVC, sprei PVC, waja baja lan sarung PVC.

Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti BS EN 60228.

Isolasi: PVC Tipe GP8 minangka saben BS 7655-1.3

Werna inti: 1 inti: lair utawa biru

2 inti: lair, biru

3 inti: lair, ireng, Grey

4 intine: biru, lair, ireng, Abu-abu

5 inti: ijo/kuning, biru, borwn, ireng, Gray

Ndhuwur 5 coes: intine putih kanthi nomer ireng

Bedding: Sprei kudu extruded bahan polimer LSOH konsisten konsisten karo suhu operasi kabel.

Armor kawat baja: Kabel inti tunggal: armor kawat aluminium

Kabel multi inti: baja kawat baja

Sarung njaba: Sarung kasebut kudu diekstrusi materi PVC Tipe TM1 sing ditemtokake ing BS 7655.

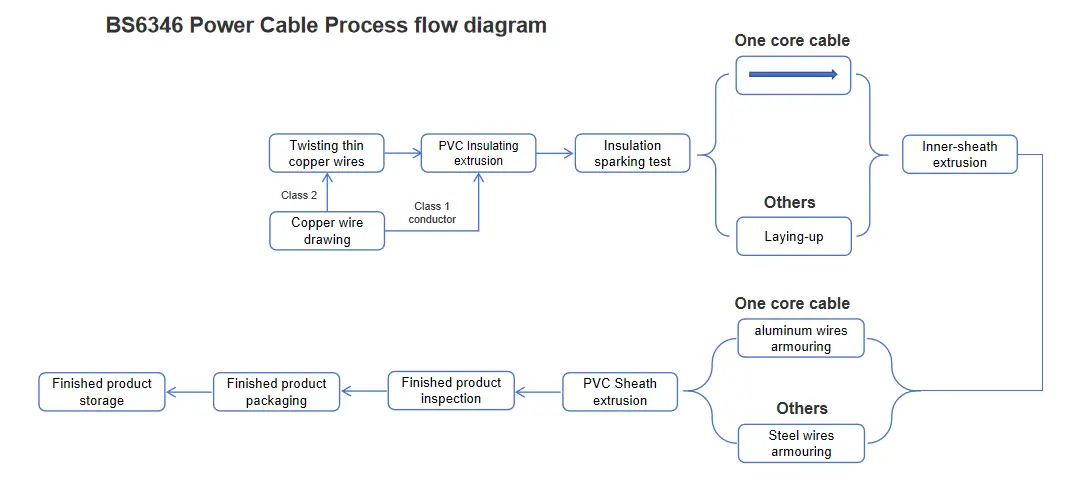

Diagram alur proses

Bs 6346 Power Cable

Parameter kinerja

Dirating voltase: 600/1000kV

Tes voltase: 3.5kV kanggo 5 menit ora ana breakdown

Suhu kerja: 0ºC nganti +60ºC

Suhu sirkuit cendhak: +160 ºC

Radius mlengkung minimal: 12 * OD;

Flame-retradant: BS EN 60332-1-2

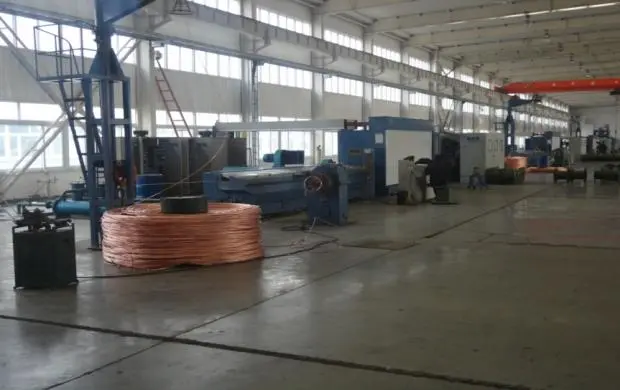

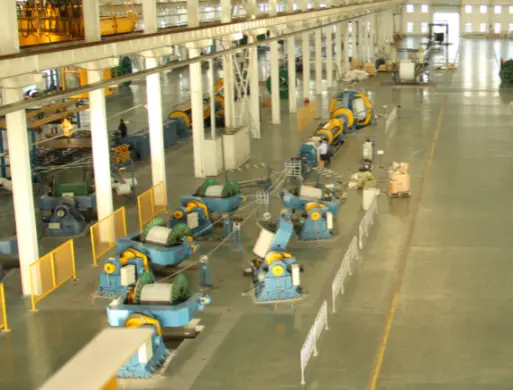

peralatan produksi lan inspeksi

mesin nggambar

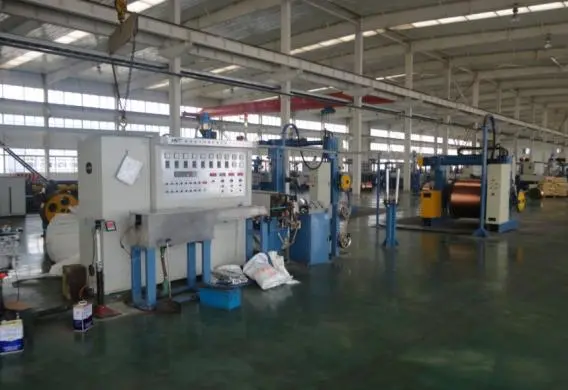

extruder isolasi

kabel-mantan

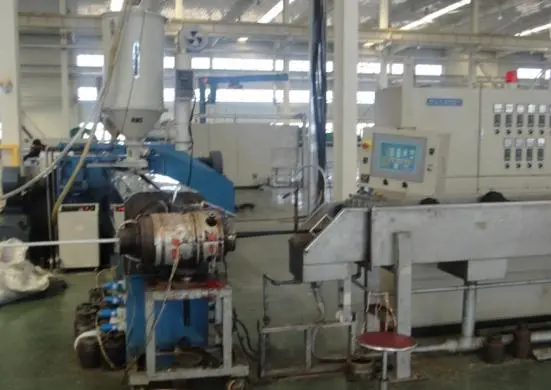

extruder sarung

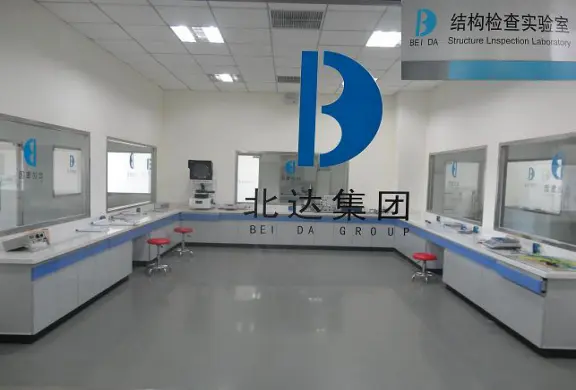

laboratorium kinerja struktural lan listrik

kamar tuwa panas

Kapasitas angkut saiki ing ampere (A)

Tegangan terukur 0.6/1kV Kabel daya isolasi PVC kapasitas mawa arus ing ampere (A) Suhu sekitar: ing udara: 40 ℃, ing lemah: 25 ℃ Suhu konduktor: 70 ℃ Koefisien tahan termal lemah: 1.0k·m/W
Tegangan terukur 0.6/1kV Kabel daya isolasi PVC kapasitas mawa arus ing ampere (A) Suhu sekitar: ing udara: 40 ℃, ing lemah: 25 ℃ Suhu konduktor: 70 ℃ Koefisien tahan termal lemah: 1.0k·m/W
Jinis	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Jumlah inti	Inti tunggal				Multi inti
Area cross-section, mm²	Ing udhara		Ing lemah		Ing udhara		Ing lemah
Area cross-section, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Cathetan: Waja kabel siji-inti digawe saka bahan non-magnetik.
