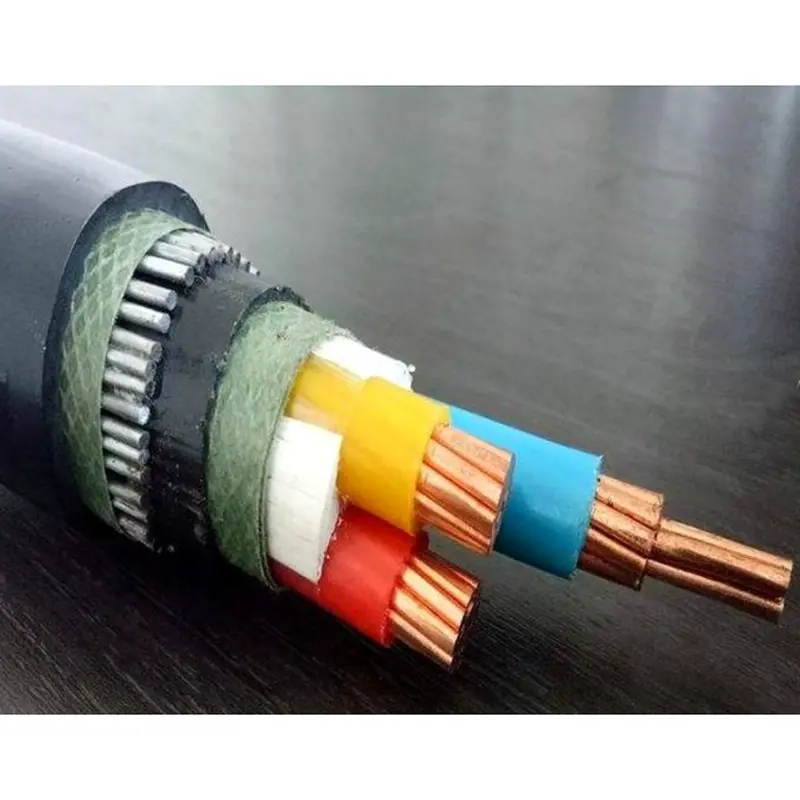

XLPE Insulated PVC Sheathed SWA Power Cable kasusun saka konduktor tembaga T1R, insulasi XLPE, PVC wrapping tape Steel-weirs armor lan PVC sheath.
Jinis kabel sing umum yaiku YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA.

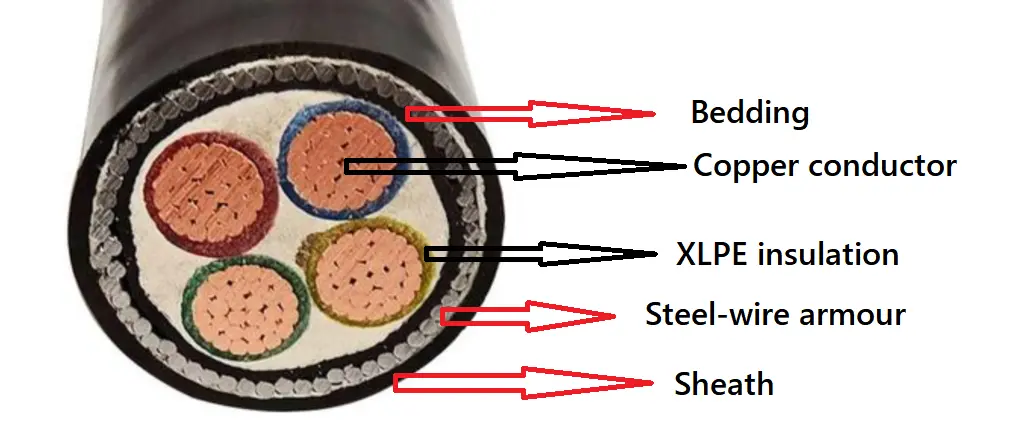

XLPE Insulated PVC Sheathed SWA Power Cable kasusun saka konduktor tembaga T1R, insulasi XLPE, PVC wrapping tape Steel-weirs armor lan PVC sheath.
Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti IEC 60228
lan GB / T 3956-2008, Kanggo area salib-bagean ora luwih saka 6mm2, babak padhet
konduktor bisa digunakake, Kelas 1 kanggo IEC 60228 lan GB / T 3956-2008.
Insulasi: Kekandelan insulasi, properti material kudu miturut IEC 60502 lan GB / T 12706.
Werna inti: 1 inti: abang utawa kuning utawa ijo utawa biru utawa ireng
2 intine: abang, biru utawa abang, ireng
3 intine: kuning, ijo, abang utawa abang, kuning, biru
4 intine: kuning, ijo, abang, biru utawa abang, kuning, biru, ireng
5 intine: kuning, ijo, abang, biru, ireng utawa abang, kuning, biru, ireng, ijo
Ndhuwur 5 coes: intine putih kanthi nomer ireng utawa pita warna sing beda
Panutup njero: Panutup njero bisa diekstrusi utawa digulung. Bahan kasebut kudu cocog kanggo suhu operasi kabel lan kompatibel karo bahan insulasi.
Baja-kawat waja: Ing kabel multi-inti, waja kasebut kudu ditrapake ing tutup njero kabel baja sing cocog. Kabel siji-inti kanggo nggunakake ing a.c. sistem kudu kalebu kabel baja non-magnetik.
Sarung njaba: Ketebalan sarung, properti material kudu miturut IEC 60502 lan GB / T 12706.
Kabel tahan api: Bahan sarung njaba PVC sing tahan api kudu digunakake. Tingkat flame retardant bisa diklasifikasikake dadi telung kategori: Bunch A, B, lan C.
Kabel tahan geni: Rong lapisan pita Mika kudu dililit ing konduktor.
Dirating voltase: 0,6/1 kV
Tes voltase: 3.5kV kanggo 5 menit ora ana breakdown
Suhu kerja: -5ºC nganti +90ºC
Suhu sirkuit cendhak: +250 ºC
Radius lentur minimal: 15* OD;
Radius lentur statis minimal: 10 * OD;
Tes kabel:
1. Tes resistansi DC konduktor: Resistansi DC konduktor 20ºC kudu tundhuk karo GB/T 3956-2008, IEC 60228.
2. Tes voltase AC: 3.5kV / 5min, ora ana risak.
Tes sampling:
1. Inspeksi struktur konduktor: Iku kudu tundhuk karo syarat teknis GB / T 3956-2008, IEC 60228.
2. Ukuran insulasi, lapisan, waja pita baja lan struktur sarung kudu tundhuk karo syarat GB / T 12706.1-2020, IEC 60502.1.
Tes elongasi termal:
Prosedur sampling lan tes kudu tundhuk karo pranata GB/T 2951.21-2008, IEC 60811-2-1, Bab 9, lan asile kudu tundhuk karo pranata GB/T 12706.1-2020, IEC 60502.1.
Tes jinis:
Tes kinerja mekanik lan fisik saka insulasi lan sarung kudu tundhuk karo syarat GB / T 12706.1-2020 lan IEC 60502.1.
Kinerja listrik kudu tundhuk karo GB/T 12706.1-2020, IEC 60502.1
Tes pembakaran kabel tunggal kudu tundhuk karo GB/T 19666-2019, IEC 60332.
Tes kabel tahan api bundled cocog karo syarat GB / T 19666-2019, IEC 60332.
Tes kabel tahan geni kudu tundhuk karo syarat GB / T 19666-2019 lan IEC 60331.
Kapasitas angkut saiki ing ampere (A)
|
Tegangan Rated 0.6/1kV XLPE isolasi kabel daya |
|||||||||
|
Kapasitas mawa arus ing ampere (A) |
|||||||||
|
Suhu sekitar: ing udhara: 40 ℃, ing lemah: 25 ℃ |
|||||||||
|
Suhu konduktor: 90 ℃ |
|||||||||
|
Koefisien tahan termal lemah: 1.0k·m/W |
|||||||||
|
Jinis |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Jumlah inti |
Inti tunggal |
|
Multi inti |
||||||
|
Area cross-section, mm2 |
Ing udhara |
Ing lemah |
|
Ing udhara |
Ing lemah |
||||
|
Cu |
Al |
Cu |
Al |
|
Cu |
Al |
Cu |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Cathetan: Waja kabel siji-inti digawe saka bahan non-magnetik. |
|||||||||
Rincian kemasan:
Iki ditemtokake dening jumlah lan syarat sing sampeyan tuku. Bisa rembugan.
Pelabuhan: Pelabuhan Tianjin
Pangiriman: Miturut Segara, Udara, Ekspres.
