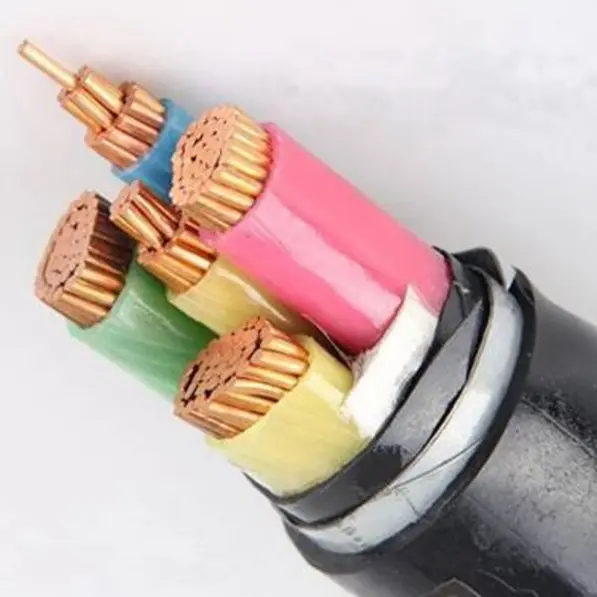

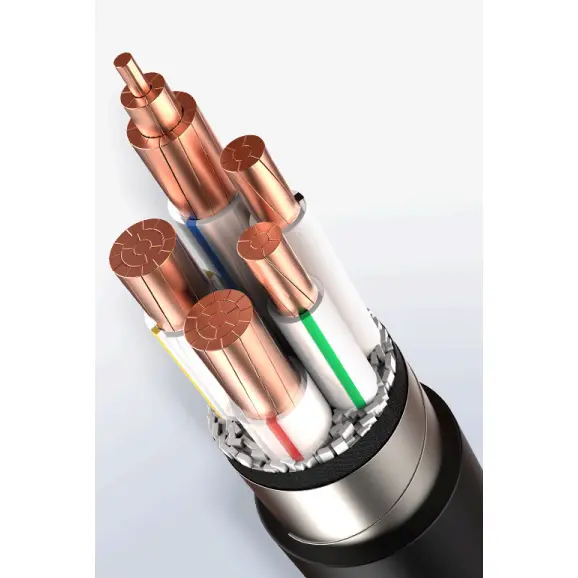

XLPE Insulated PVC Sheathed STA Kabel Daya

Yen sampeyan nggoleki produsen lan pemasok Kabel Listrik XLPE Insulated PVC Sheathed STA sing dipercaya, sampeyan bisa milih Tianjin Beida. Produk iki minangka kabel daya lapis baja sing digunakake kanggo transmisi daya voltase rendah sing bisa dikubur langsung ing lemah. Miturut ampacity beda, konduktor kabel umum area cross-sectional kisaran saka 2.5mm2 kanggo 500mm2.

Kirim Pitakonan

Deskripsi Produk

Ngandelake Tianjin Beida Cable Group kang 35 taun budidoyo jero ing industri kabel, kita dibukak XLPE Insulated PVC Sheathed STA Power Cable, kang bisa disebut kekuatan saka lapangan transmisi daya kurang voltase.

Minangka perusahaan dhuwur-tech karo merek dagang China kondhang, sertifikasi sistem ISO lan kualifikasi kuoso liyane, Beida Group didhukung dening produksi majeng internasional lan peralatan testing lan investasi R & D saka 3,1% saka volume dodolan taunan, supaya tape baja iki kabel wojo duwe kaluwihan inti unparalleled.

Materi insulasi XLPE njamin kinerja listrik sing apik lan tahan panas, sarung PVC kanthi desain waja pita baja, kanggo entuk resistensi kelembapan sing kuat, tahan korosi, resistensi karusakan mekanik, laying langsung dikubur tanpa perlindungan tambahan, kanthi sampurna ngatasi kompleks instalasi transmisi daya tegangan rendah, adaptasi lingkungan sing ora apik, bebaya safety lan titik nyeri liyane, kanggo nyedhiyakake solusi transmisi daya sing stabil lan dipercaya kanggo pelanggan global.

Jinis kabel umum yaiku YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Struktur Produk

Xlpe Insulated Pvc Sheathed Sta Power Cable

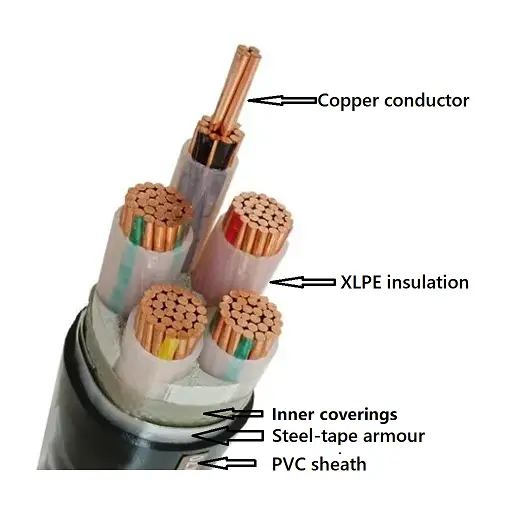

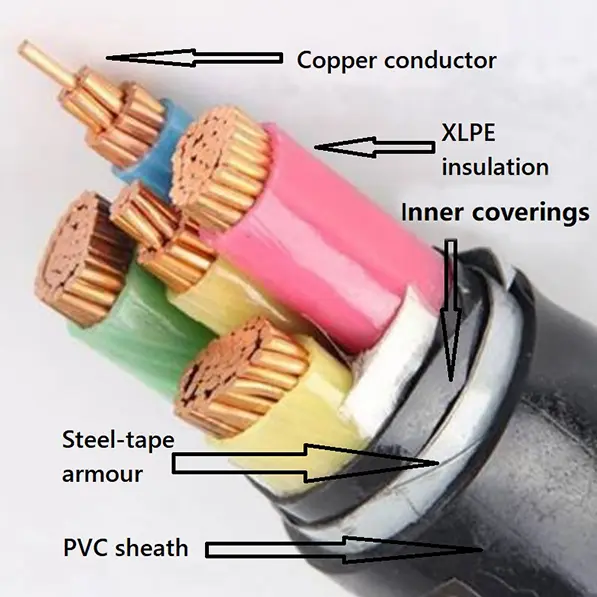

XLPE Insulated PVC Sheathed STA Power Cable kasusun saka konduktor tembaga T1R, insulasi XLPE, PVC wrapping tape Steel-tape armor lan PVC sheath.

Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti IEC 60228

lan GB / T 3956-2008, Kanggo area salib-bagean ora luwih saka 6mm², babak padhet

konduktor bisa digunakake, Kelas 1 kanggo IEC 60228 lan GB / T 3956-2008.

Insulasi: Kekandelan insulasi, properti material kudu miturut IEC 60502 lan GB / T 12706.

Werna inti: 1 inti: abang utawa kuning utawa ijo utawa biru utawa ireng

2 intine: abang, biru utawa abang, ireng

3 intine: kuning, ijo, abang utawa abang, kuning, biru

4 intine: kuning, ijo, abang, biru utawa abang, kuning, biru, ireng

5 intine: kuning, ijo, abang, biru, ireng utawa abang, kuning, biru, ireng, ijo

Ndhuwur 5 coes: intine putih kanthi nomer ireng utawa pita warna sing beda

Panutup njero: Panutup njero bisa diekstrusi utawa digulung. Bahan kasebut kudu cocog kanggo suhu operasi kabel lan kompatibel karo bahan insulasi.

Baja-tape waja: Ing kabel multi-inti, waja bakal Applied ing panutup njero tundhuk tape baja pindho. Kabel siji-inti kanggo nggunakake ing a.c. sistem kudu kalebu tape baja non-magnetik.

Sarung njaba: Ketebalan sarung, properti material kudu miturut IEC 60502 lan GB / T 12706.

Kabel tahan api: Bahan sarung njaba PVC sing tahan api kudu digunakake. Tingkat flame retardant bisa diklasifikasikake dadi telung kategori: Bunch A, B, lan C.

Kabel tahan geni: Rong lapisan pita Mika kudu dililit ing konduktor.

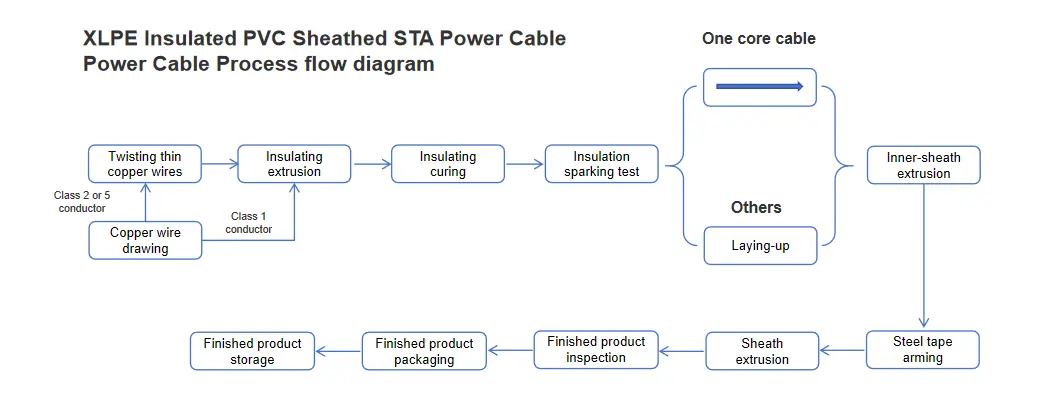

Diagram alur proses

Xlpe Insulated Pvc Sheathed Sta Power Cable

Aplikasi Produk

Crosslinked polyethylene terisolasi PVC sheathed tape baja kabel daya lapis baja, amarga kabel iki karo pangayoman tape baja, cocok kanggo jaringan distribusi utawa peralatan industri kanggo transmisi daya.Bisa disarèkaké langsung ing lemah, bisa diinstal ing trench kabel utawa jembatan, kabel bisa tahan tekanan tartamtu, nanging ora bisa tahan tension.

Ketentuan instalasi produk:

Suhu sekitar instalasi kabel Kanggo kabel kanthi insulasi PVC utawa sarung PVC utawa sarung tahan api tanpa halogen, suhu sekitar sajrone instalasi ora luwih murah tinimbang 0 ℃.

Radius mlengkung minimal kanggo instalasi kabel

proyek	kabel inti tunggal		kabel multi inti
proyek	ora nganggo waja	waja	ora nganggo waja	waja
Radius tikungan minimal kabel nalika instalasi	20D	15D	15D	12D
Radius mlengkung minimal kabel cedhak kothak sambungan lan terminasi	15D	12D	12D	10D
Cathetan: D yaiku diameter njaba kabel

Parameter kinerja

Dirating voltase: 0,6/1 kV

Tes voltase: 3.5kV kanggo 5 menit ora ana breakdown

Suhu kerja: -0ºC nganti +90ºC

Suhu sirkuit cendhak: +250 ºC

Kapasitas angkut saiki ing ampere (A)

Tegangan Rated 0.6/1kV XLPE isolasi kabel daya
Kapasitas mawa arus ing ampere (A)
Suhu sekitar: ing udhara: 40 ℃, ing lemah: 25 ℃
Suhu konduktor: 90 ℃
Koefisien tahan termal lemah: 1.0k·m/W
Jinis	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Jumlah inti	Inti tunggal				Multi inti
Area cross-section, mm²	Ing udhara		Ing lemah		Ing udhara		Ing lemah
Area cross-section, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Cathetan: Waja kabel siji-inti digawe saka bahan non-magnetik.
