Pilih Tianjin Beida minangka pabrikan lan pemasok, pilih solusi Kabel Tembaga Corrugated Fire-retardant RTTZ sing dipercaya. Kita bisa menehi rega langsung pabrik.
|
model kabel |
Skenario sing ditrapake |
Skenario aplikasi |
|
RTTZ |
Tegangan sing dirating 0.6 / 1kV lan ngisor, cocog kanggo transmisi lan distribusi daya ing papan kanthi syarat proteksi geni sing dhuwur, utamane kanggo pemadam kebakaran lan garis pasokan listrik darurat |
Bangunan dhuwur, rumah sakit, subway, terowongan, pusat data, pusat perbelanjaan, ruang pameran, garasi, papan hiburan, industri kimia, metalurgi, lan lokasi suhu dhuwur / gampang kobong lan mbledhos liyane |
|
WD-RTTYZ |
Padha karo RTTZ, uga dibutuhake kanggo nyukupi syarat kumelun, bebas halogen, lan tahan api kanggo ruang tertutup sing intensif personel. |
Wilayah kanthi syarat ketat kanggo keracunan asap lan transmisi cahya, kayata subway, pembangkit listrik tenaga nuklir, sekolah, rumah sakit, pabrik panganan, bangunan omah sing dhuwur, lan kompleks gedhe. |

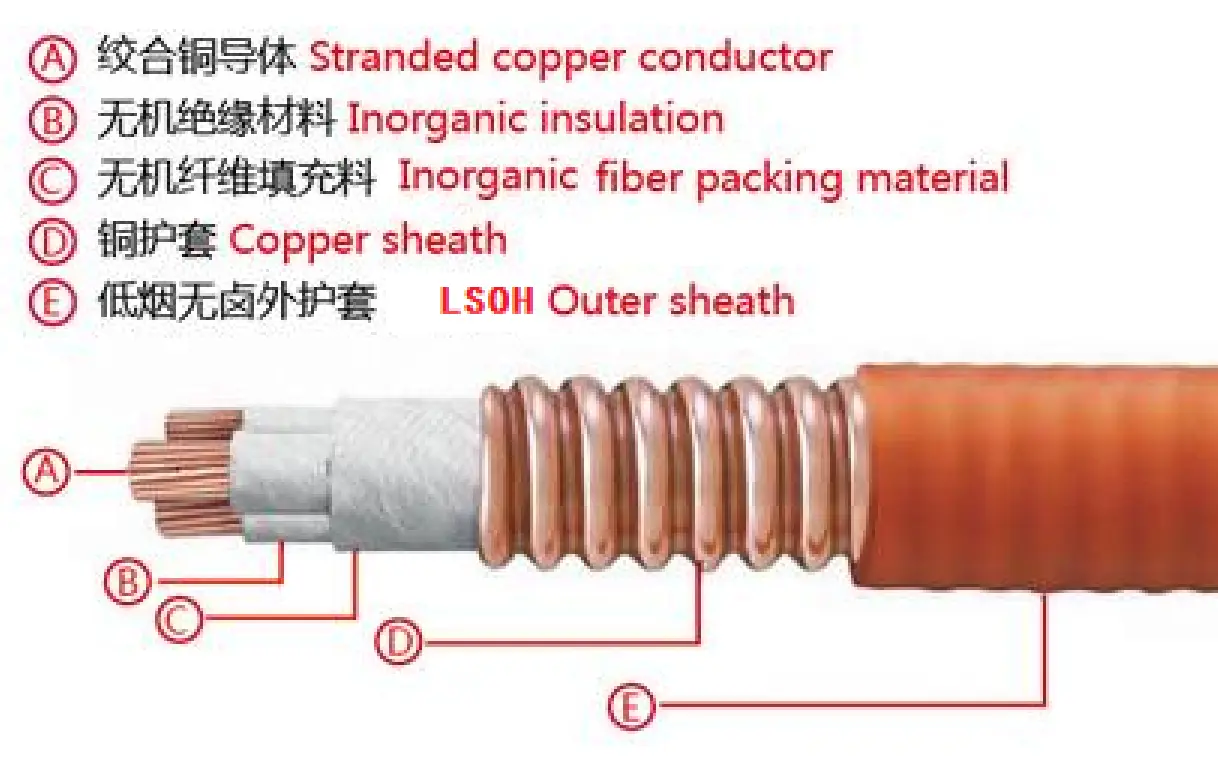

Konstruksi kabel lan syarat teknis
Konduktor: Ngadopsi jinis konduktor tembaga anil pisanan utawa kapindho.
Lapisan insulasi mineral: Iki digawe kanthi mbungkus pita mika tahan geni utawa kaset insulasi mineral liyane kanthi fungsi sing padha.
Déwan kabel lan lapisan protèktif: Intine kabel diisi kanthi bahan sing nduweni sifat tahan api lan tahan api, lan lapisan protèktif kasusun saka tahan api sing cocog lan tape tahan geni sing dibungkus.
Sarung logam tembaga: Diprodhuksi nggunakake teknologi las busur argon tembaga lan corrugated.
Lapisan sarung: Iki digawe saka bahan sarung poliolefin sing bebas halogen, kurang asap, tahan api. Umume, iku oranye utawa tangerine, nanging ireng bisa dipilih miturut syarat.
RTTZ Fire-retardant Corrugated Copper Cable voltase dirating 0.6/1kV. Tes voltase disetel ing 3.5kV, lan voltase terus-terusan ditrapake sajrone 5 menit tanpa ana gangguan sajrone wektu kasebut. Suhu operasi jangka panjang maksimum sing diidini saka konduktor kabel yaiku 90 ℃.
Nalika mbikak kabel, suhu sekitar ngirim ora luwih murah tinimbang 0 ℃. Radius mlengkung minimal yaiku 12 kali diameter njaba kabel. Lapisan insulasi mineral digawe kanthi ati-ati nggunakake pirang-pirang lapisan pita mika tahan geni.
Ing 20ºC, resistensi konduktor kudu tundhuk karo standar sing ditemtokake kanggo konduktor tembaga anil tipe 1 utawa tipe 2 ing GB / T 3956 lan IEC 60228. Ing suhu sekitar, resistensi insulasi kabel ora kurang saka 100 MΩ·km.
Ing babagan tes tahan geni, kanthi lengkap memenuhi syarat standar GB / T 34926. Cara tes khusus yaiku kaya ing ngisor iki:
Kaping pisanan, nindakake tes C, W, Z sesuai karo standar BS 6387;
Kapindho, tes kudu ditindakake miturut pranata BS 8491;
Katelu, nganakake tes tahan geni miturut GB / T 19216.21, kanthi suhu dikontrol ing 950 ~ 1000 ℃, durasi cahya geni 180 menit, lan wektu pendinginan 15 menit. Sajrone periode kasebut, kabel kasebut ora kudu nuduhake sirkuit cendhak utawa sirkuit mbukak.
Kode Produk
Pita mika mineral insulated corrugated copper sheathed cable…….R
Sarung njaba poliolefin……………………Y
Konduktor tembaga ..............................................
Bebas halogen lan kurang asap ………………WD (opsional)
Sarung tembaga ................................. T
Kelas tahan api A/B/C... ZA/B/C
Pita mika ............................................................................................... Z
Dirating voltase …………………0.6/1
|
cacahe inti |
1 |
2 |
3 |
4 |
5 |
3+1,3+2 |
4+1 |
|
salib-bagean mm2 |
25～630 |
1.5~300 |
1.5~240 |
1.5~185 |
1.5~150 |
4～185 |
4~150 |
Cara laying: Bisa dilebokake ing trowongan, trenches kabel, tray, troughs, lan shafts, ndhukung loro kapapar lan ndhelikake laying. Kanggo kabel siji-inti, dilarang nggunakake bahan konduktif Magnetik (kayata kawat wesi) kanggo fiksasi supaya ora mundhut arus eddy.
Mlengkung lan span: Ngontrol radius mlengkung miturut spesifikasi pabrikan. Referensi kanggo span gantungan horisontal: Kanggo diameter njaba ≤20mm, span yaiku 400mm; kanggo sing> 20mm, span punika 800mm. Kanggo span support vertikal: Kanggo diameters njaba ≤20mm, span punika 1500mm; kanggo sing> 20mm, span punika 1000mm.
Unwinding lan fiksasi: Unwind kabel miturut arah ditandhani ing gulungan kabel supaya twisting; deleng syarat ing ndhuwur kanggo span fiksasi ing tray kabel.
Fabrikasi terminal: Mbusak insulasi kira-kira 300mm saka konduktor pungkasan, crimp irung kabel, lan gunakake megohmmeter kanggo nguji resistensi insulasi antarane sarung tembaga lan konduktor, uga antarane konduktor. Sawise mesthekake yen resistance insulasi puas, aplikasi lengen klambi panas-shrinkable kanggo sealing.
Konektor penengah: Luwih becik nggunakake konektor rampung kanthi rating tahan geni sing cocog karo awak kabel. Sajrone instalasi ing situs, perlu kanggo mesthekake sealing lan jampel kanggo ngurangi titik fault.
Kontrol suhu: Sajrone operasi normal, suhu konduktor ngirim ora ngluwihi 90 ℃. Nalika konduktor ora kena disentuh lan ora kena kontak karo bahan sing gampang kobong, suhu sarung bisa diunggahake nganti 105 ℃.
Testing jampel: Ajeg nggunakake megger kanggo nyoba resistance jampel kanggo mesthekake ora Kelembapan utawa karusakan; sarung tembaga kudu andal lemah kanggo njamin safety.
Nyegah lan pangayoman mundhut: Aja scratching sarung karo obyek cetha, lan nambah lengen klambi protèktif nalika nembus tembok/lantai slabs kanggo nyegah karusakan mechanical.
Rincian kemasan:
Iki ditemtokake dening jumlah lan syarat sing sampeyan tuku. Bisa rembugan.
Pelabuhan: Pelabuhan Tianjin
Pangiriman: Miturut Segara, Udara, Ekspres.
