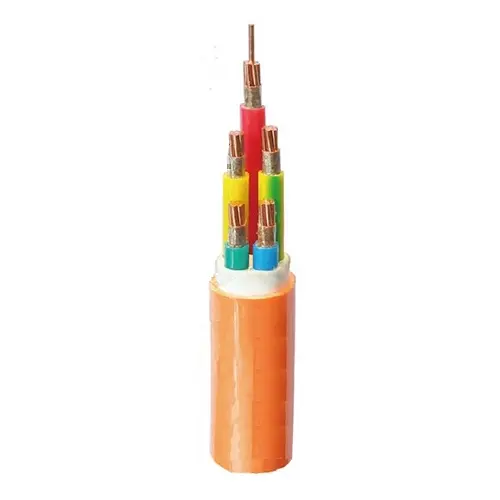

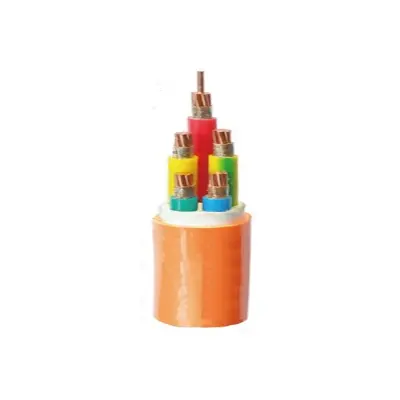

BBTRZ Kabel Fleksibel tahan api

Lingkup aplikasi:

Kabel BBTRZ Fleksibel Fire-resistant digunakake minangka jalur sumber daya utama saka gardu (utawa ruang distribusi utama) menyang sistem proteksi geni, utawa ing lokasi khusus lan Kelas I. Dibutuhake kanggo digunakake minangka kabel tahan geni Kelas A utawa minangka panggantos kanggo panggunaan jangka panjang kabel tahan api tanpa asap 90 °C, tanpa halogen. Kabel iki digunakake ing aplikasi instalasi tetep.

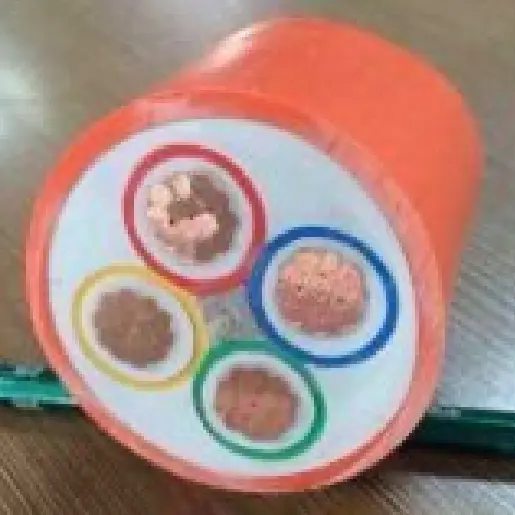

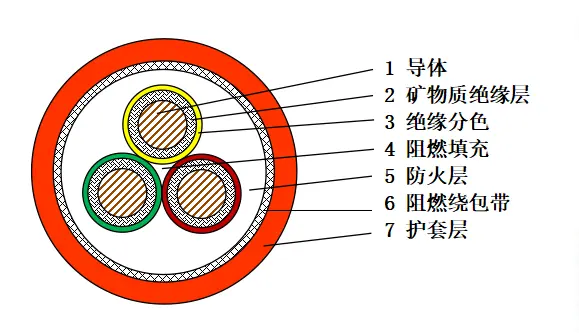

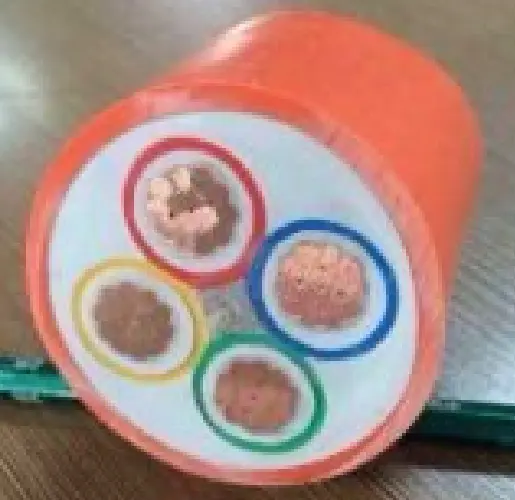

Struktur Produk

Desain struktur kabel tliti lan profesional. Bagean konduktor nggunakake salah siji jinis konduktor tembaga anil pisanan utawa kaping pindho, sing nduweni konduktivitas lan keluwesan sing apik, nyukupi kabutuhan transmisi daya saka macem-macem skenario.

Lapisan insulasi mineral nggunakake pita mika tahan geni sing dibungkus, sing, amarga sifat materi sing unik, bisa nyegah panyebaran geni kanthi efektif nalika suhu utawa geni sing dhuwur, nyedhiyakake perlindungan geni sing dipercaya kanggo kabel kasebut.

Lapisan insulasi warna-warna nggunakake bahan insulasi polietilen sing disambung silang, kanthi macem-macem cara kode warna. Insulation colorant bisa ditambahake, utawa tape werna, benang colored, etc. bisa digunakake, nggampangake identifikasi cepet lan akurat saka sirkuit sak instalasi kabel lan pangopènan.

Ing proses ngisi kabel, bahan ngisi tahan api digunakake ing tengah kanggo nyuda panyebaran api. Kangge, tape bungkus bisa digunakake kanggo ngikat bahan ngisi kanggo njamin ngisi sing ketat lan stabilitas struktural.

Lapisan tahan geni kasusun saka mineral lan kaset pembungkus. Kaping pisanan, lapisan bahan mineral, sing nduweni kaluwihan kayata tahan geni, tahan geni, tahan suhu dhuwur, lan insulasi termal, diekstrusi menyang inti kabel kanggo mbangun penghalang geni. Lapisan njaba dilindhungi dening tape tahan api sing dibungkus kanggo nambah efek tahan geni lan njamin operasi kabel sing aman ing lingkungan sing ekstrim.

Sarung kasebut digawe saka bahan pelapis poliolefin tanpa halogen, kurang asap, tahan api, sing nuduhake sifat tahan api sing apik banget lan ora ngasilake asap sing mbebayani sajrone pembakaran, saéngga nyuda cilaka kanggo personel lan lingkungan. Sarung kasebut biasane oranye utawa jeruk keprok, sing narik kawigaten lan gampang dingerteni. Bisa uga diwarnai ireng yen dijaluk kanggo nyukupi kabutuhan skenario panggunaan sing beda.

Parameter kinerja

Tegangan dirating saka BBTRZ Fleksibel Fire-tahan Kabel punika 0.6/1kV. Sajrone tahap testing, voltase test 3.5kV ditrapake sajrone 5 menit, lan ora ana kerusakan. Watesan suhu operasi jangka panjang sing diidini saka konduktor kabel yaiku 90 ℃. Nalika mbikak kabel, suhu sekitar ngirim ora luwih murah tinimbang 0 ℃. Radius mlengkung minimal yaiku 12 kali diameter njaba kabel (12 * OD). Lapisan insulasi mineral digawe saka pirang-pirang lapisan pita mika kanthi sifat tahan geni.

Ing babagan ketahanan geni, kabel iki nyukupi syarat standar perusahaan lan IEC 60331-1, kanthi durasi pembakaran nganti 180 menit. Babagan resistensi konduktor ing 20ºC, kudu tundhuk karo spesifikasi kanggo konduktor tembaga anil Tipe 1 utawa Tipe 2 kaya sing digarisake ing GB / T 3956 lan IEC 60228. Kanggo resistensi insulasi, resistensi insulasi kabel ngirim ora kurang saka 100 MΩ·km ing suhu sekitar.

Kajaba iku, kabel sing wis rampung kudu ngalami tes tahan geni, kanthi cara tes miturut pranata GB / T 19216.21. Suhu kanggo cahya geni disetel ing 950 ~ 1000 ℃, kanthi durasi 180 menit, disusul periode cooling 15 menit. Sajrone periode kasebut, kabel kasebut ora kudu nuduhake sirkuit cendhak utawa sirkuit mbukak.

Spesifikasi kabel umum

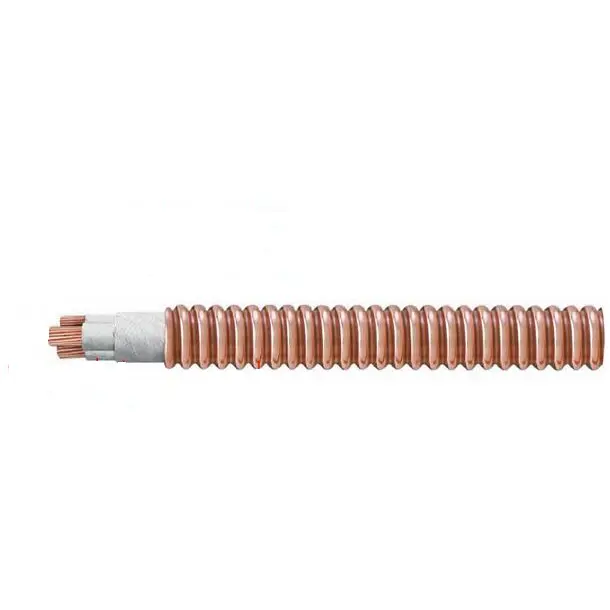

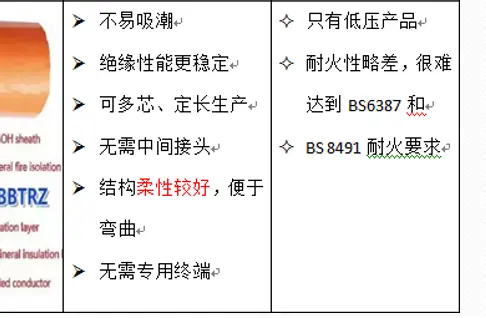

Kaluwihan lan kekurangan kabel fleksibel tahan geni BBTRZ dibandhingake karo kabel terisolasi mineral BTTZ:

Kaluwihan:

Insulasi kabel ora gampang nyerep kelembapan lan nduweni kinerja insulasi sing stabil.

Multiple intine bisa diprodhuksi ing dawa tetep, ngurangi jumlah konektor penengah ing kabel.

Struktur punika fleksibel, nggampangake kabel mlengkung lan nyuda kangelan laying.

Kabel bisa digunakake tanpa terminasi khusus, nyuda biaya aksesoris.

Cacat: Ketahanan geni rada cendhek lan ora bisa nyukupi syarat BS 8491.

Suhu operasi maksimum yaiku 90 ℃, sing ora tekan 250 ℃ saka BTTZ

Tingkat kinerja pembakaran sing paling dhuwur bisa nyukupi syarat Kelas B1, nanging ora bisa nyukupi syarat Kelas A.

Skenario aplikasi:

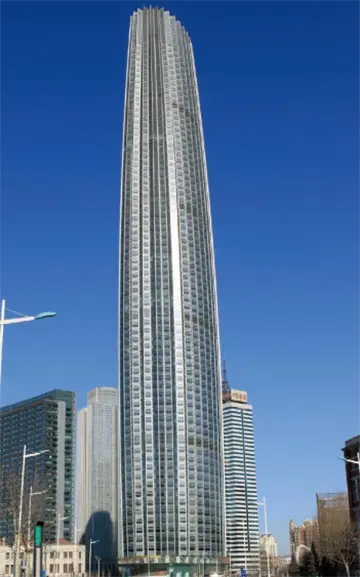

bangunan dhuwur

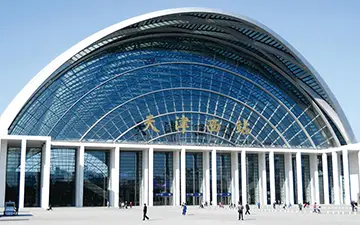

stasiun sepur

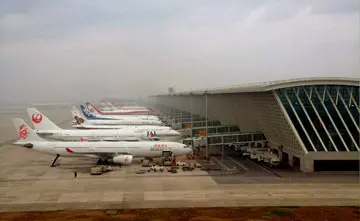

terminal bandara

panggonan menarik sajarah lan kaendahan sesawangan

Packaging & Pangiriman

Rincian kemasan:

Iki ditemtokake dening jumlah lan syarat sing sampeyan tuku. Bisa rembugan.

Pelabuhan: Pelabuhan Tianjin

Pangiriman: Miturut Segara, Udara, Ekspres.
