XLPE Insulated LSZH Sheathed Non-lapis baja Power Cable

Tianjin Beida minangka pabrikan China lan pemasok Kabel Daya Tanpa Waja XLPE Insulated LSZH Sheathed Non-armoured. Kabel iki ora ngasilake halogen nalika kobong lan ngasilake asap sing sithik. Yen ana kobongan, iki nyedhiyakake wektu uwal sing relatif suwe, saengga cocok kanggo wilayah sing padhet. Kanthi ciri safety lan lingkungan sing luar biasa, dheweke dadi pilihan sing cocog kanggo bangunan umum, kompleks komersial, lan lokasi sing padhet pedunung liyane.

Kirim Pitakonan

Deskripsi Produk

XLPE Insulated LSZH Sheathed Non-armoured Power Kabel iku produk kualitas dhuwur sing ditawakake Tianjin Beida, kita minangka produsen lan pemasok sing dipercaya. Seri kabel iki nggunakake insulasi XLPE sing diprodhuksi liwat proses cross-linking fisik, sing ora mung nduweni sifat listrik sing apik banget (resistensi suhu nganti 90 ℃, kanthi watesan suhu operasi ndhuwur 30% luwih dhuwur tinimbang kabel PVC), nanging uga entuk terobosan dual ing retardasi nyala lan keramahan lingkungan liwat modifikasi struktur molekul. Sarung njaba digawe saka bahan poliolefin asap kurang halogen sing diformulasikan khusus, mung ngasilake kumelun putih sajrone pembakaran, lan kapadhetan kumelun lan transmisi cahya nyukupi syarat tingkat paling dhuwur saka standar GB / T 17651, mesthekake visibilitas ing adegan geni tetep ing jarak sing aman.

Saiki, seri kabel Beida wis mbentuk matriks produk lengkap, kalebu kabeh tingkat voltase saka 0.6/1kV nganti 26/35kV, lan kabeh konduktor cross-section saka 1.5mm² kanggo 1000mm². Antarane wong-wong mau, jinis WDZ-YJY cocok kanggo lingkungan njero ruangan garing, nalika jinis WDZ-YJY23 duwe rumus sarung sing dioptimalake kanggo lingkungan sing lembab, lan jinis WDZ-YJY43, kanthi desain lapisan anti banyu longitudinal sing ditambahake, bisa nyukupi kabutuhan skenario khusus kayata koridor pipa lemah.

Struktur Produk

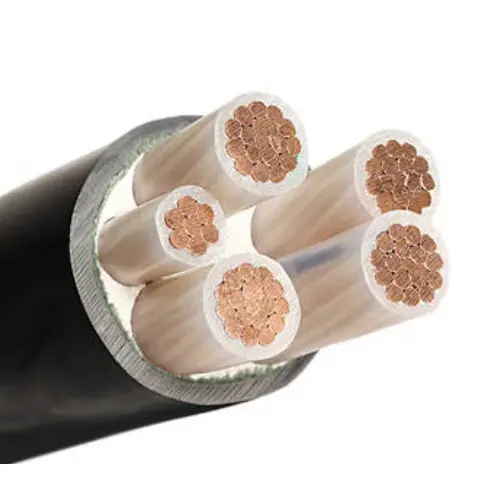

XLPE Insulated LSZH Sheathed Non-armoured Power Cable kasusun saka konduktor tembaga T1R, insulasi XLPE lan sarung poliolefin LSOH.

Konduktor: Konduktor Tembaga utawa Aluminium, bunder utawa Bentuk, Kelas 2 nganti IEC 60228

lan GB / T 3956-2008, Kanggo area salib-bagean ora luwih saka 6mm², babak padhet

konduktor bisa digunakake, Kelas 1 kanggo IEC 60228 lan GB / T 3956-2008.

Insulasi: Kekandelan insulasi, properti material kudu miturut IEC 60502 lan GB / T 12706.

Werna inti: 1 inti: abang utawa kuning utawa ijo utawa biru utawa ireng

2 intine: abang, biru utawa abang, ireng

3 intine: kuning, ijo, abang utawa abang, kuning, biru

4 intine: kuning, ijo, abang, biru utawa abang, kuning, biru, ireng

5 intine: kuning, ijo, abang, biru, ireng utawa abang, kuning, biru, ireng, ijo

Ndhuwur 5 coes: intine putih kanthi nomer ireng utawa persetujuan teknis karo klien

Sarung njaba: Ketebalan sarung, properti material kudu miturut IEC 60502 lan GB / T 12706.

Kabel tahan api: Bahan sarung njaba poliolefin LSOH tahan api kudu digunakake. Tingkat flame retardant bisa diklasifikasikake dadi telung kategori: Bunch A, B, lan C.

Kabel tahan geni: Rong lapisan pita Mika kudu dililit ing konduktor.

Diagram alur proses

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

Aplikasi Produk

Kanggo subway, trowongan bawah tanah, teknik pertahanan udara sipil lan bangunan pabrik penting teknik tertutup liyane, laboratorium kunci, pusat data, pabrik kimia, bangunan dhuwur, rumah sakit, pusat perbelanjaan, sekolah, gimnasium, bioskop, stasiun sepur kacepetan dhuwur / ruang tunggu bandara lan papan sing rame liyane kanthi syarat safety lan korosi.

Bandingake karo kabel PVC sheathed biasa

watak	Kabel low-smoke bebas halogen	Kabel PVC Kab
safety geni	Nalika diobong, ngasilake kumelun sethithik, lan gas kasebut ora beracun lan ora korosif.	Nalika diobong, ngasilake akeh gas beracun lan korosif (HCl) lan akeh asap putih.
Kinerja lingkungan	Nduwe kinerja lingkungan sing apik lan ora ngemot halogen sawise pembakaran.	Ora ramah lingkungan
Sifat mekanik lan fisik	Iku harder saka PVC, nanging resistance luh iku ora apik minangka PVC.	Iku alus, nduweni sifat mlengkung sing apik, lan tahan luh sing apik.
biaya	biaya sing luwih dhuwur	biaya murah

Parameter kinerja

Produk kasebut nduweni voltase dirating 0,6/1 kV. Sajrone tes, voltase tes nganti 3,5 kV ditrapake lan dijaga nganti 5 menit tanpa rusak, nuduhake kinerja insulasi sing dipercaya. Babagan resistensi konduktor, ing 20 ℃, nilai resistensi konduktor kasebut tundhuk karo standar IEC 60228 utawa GB / T 3956, njamin kinerja listrik sing stabil.

Ing syarat-syarat adaptasi suhu, prodhuk nuduhake kinerja banget, operasi stably liwat sawetara suhu sudhut saka -5 ℃ kanggo +90 ℃. Malah ing kahanan short-circuit, bisa tahan suhu nganti +250 ℃ tanpa karusakan. Babagan kinerja mlengkung, prodhuk nemtokake radius mlengkung minimal 15 kaping diameteripun njaba lan radius mlengkung statis minimal 10 kaping diameteripun njaba, njupuk keluwesan sak instalasi lan nggunakake.

Salajengipun, XLPE Insulated LSZH Sheathed Non-armoured Power Cable meets standar dhuwur ing geni retardansi lan geni resistance. Retardancy geni tundhuk karo standar IEC 60332 utawa GB / T 19666, kanthi efektif nyegah panyebaran geni; resistance geni sawijining tundhuk karo IEC 60331 utawa GB / T 19666 standar, mesthekake yen njogo fungsi tartamtu sanajan ing kahanan nemen kayata geni. Ing wektu sing padha, nilai pH lan konduktivitas produk kasebut tundhuk karo standar IEC 60754 lan GB / T 19666-2019, transmisi cahya tundhuk karo standar IEC 61034 lan GB / T 19666-2019, lan total pelepasan gas asam halogen 19666-2019 uga tundhuk karo IEC 61034 lan GB / T 19666-2019. standar, kanthi lengkap njamin safety produk lan ramah lingkungan.

Kapasitas angkut saiki ing ampere (A)

Jinis	CU/XLPE/PVC; AL/XLPE/PVC		CU/XLPE/PVC; AL/XLPE/PVC
Jumlah inti	Inti tunggal		Multi inti
Area cross-section ,mm²	Ing udhara		Ing udhara
Area cross-section ,mm²	Cu	Al	Cu	Al
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—
